在 SolidWorks(SW)中,“将箱体填充”通常有两种理解:实体填充(如颜色/材质渲染)或结构填充(如散热孔阵列)。根据公开资料和常见操作场景,结合你近期查看的“钣金箱体建模”内容,这里主要指在箱体表面或内部创建规则分布的结构特征(如散热孔),即使用 “填充阵列” 功能。
使用填充阵列实现箱体“填充”(如打孔)
适用场景:在箱体底面、侧面等平面上创建均匀分布的圆孔、六边形等图案,用于散热、减重等。

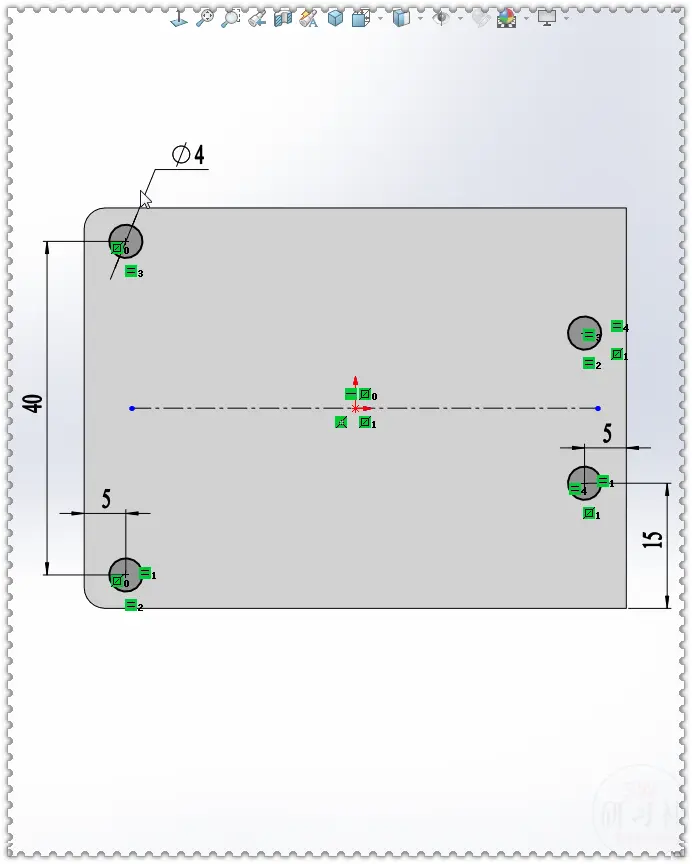

操作步骤:进入草图模式:在要填充的箱体面上绘制一个闭合轮廓(如六边形、矩形)作为填充边界。
退出草图,点击顶部菜单栏的 “插入” → “阵列/镜向” → “填充阵列”。
在 PropertyManager 中设置:填充边界:选择刚才绘制的草图或箱体面。
阵列布局:选择“穿孔”(适用于钣金)或“圆形”“方形”等。
特征:选择要复制的源特征(如一个圆孔)。
间距/边距:设置实例间距和边距。
点击 √ 完成生成。
示例:在箱体底部填充散热孔,可先画一个六边形边界,再用“穿孔”布局生成圆孔阵列
注意事项
填充阵列仅适用于实体或钣金模型的面/草图区域,不能用于工程图中的“剖面线填充”。
若需在工程图中添加剖面线或实体填充(如阴影),应使用 “区域剖面线/填充”
但该功能仅用于标注视图,不改变几何体
