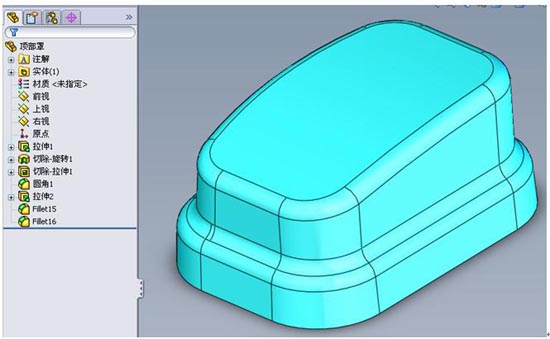

sw复杂实体填充

在 ‌SOLIDWORKS‌ 中，“复杂实体填充”通常指对非标准、不规则或曲面边界构成的实体区域进行填充操作。根据公开资料，这类操作主要通过以下两类功能实现：

‌1. 曲面填充（Fill Surface）用于生成实体‌

适用于由‌开环曲面边线‌围成的区域，可选择是否生成实体：

‌操作路径‌：

插入 > 曲面 > 填充 或点击工具栏中的 ‌“填充曲面”‌ 命令（若未显示，可右键工具栏 → 勾选“曲面”）。

‌关键设置‌：

选择闭合边线作为边界（支持草图、模型边线、组合曲线）。

‌勾选“合并结果”‌：若边界属于同一实体，则修补并融合为整体实体。

‌勾选“创建实体”‌：当所有边界均为开环曲面边线时，可直接生成实体‌‌


‌适用场景‌：

马鞍面、凹槽、不规则开口等曲面封堵并实体化‌‌

‌2. 区域剖面线/填充（Area Hatch / Solid Fill）用于工程图标注‌

适用于‌工程图中的二维区域‌，添加剖面线或实心填充，‌不改变几何实体‌：

‌操作路径‌：

插入 > 注解 > 区域剖面线/填充 或点击注解工具栏中的对应图标‌‌

‌特点‌：

仅用于图纸表达，‌不影响3D模型‌。


可应用于模型面、闭环草图轮廓等非自动剖面区域。

支持自定义图案、颜色、角度、比例等‌‌

‌3. 填充阵列（Fill Pattern）用于特征重复布局‌

适用于在边界内‌均匀分布多个特征‌（如孔、凸台等）：

‌操作路径‌：

插入 > 阵列 > 填充阵列‌‌

‌关键参数‌：

设置填充边界（如圆形面、矩形面）。


选择阵列形状（圆形、矩形、多边形等）。

定义阵列元素（如圆孔、方块等）‌‌

‌适用场景‌：

蜂窝结构、散热孔阵列、钣金冲压特征等‌‌

总结建议

若目标是‌生成实体几何‌ → 使用 ‌填充曲面‌（需确保边界闭合）。

若目标是‌工程图标注‌ → 使用 ‌区域剖面线/填充‌。

若目标是‌批量布置特征‌ → 使用 ‌填充阵列‌。

相关官方帮助文档可参考：

SOLIDWORKS 2024 填充曲面帮助

SOLIDWORKS 2026 区域剖面线/填充帮助
