solidworks抽取模型内部空间

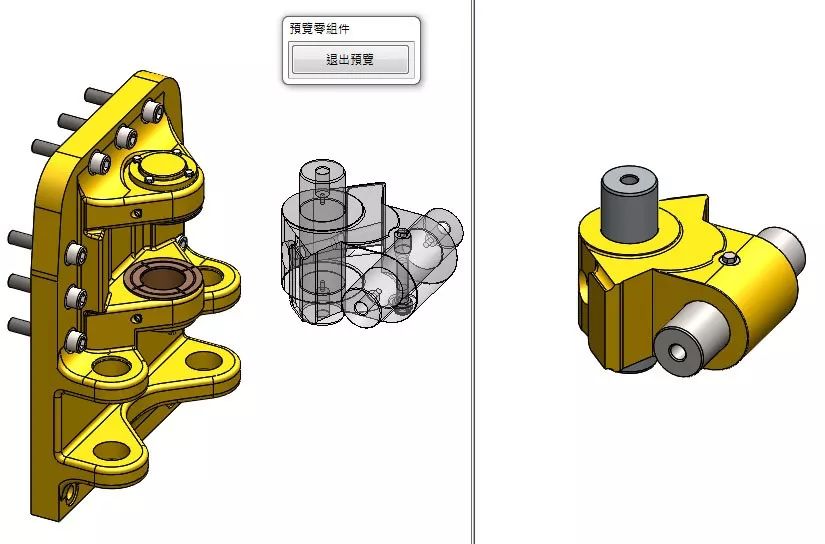

在 SolidWorks 中抽取模型内部空间（即提取内部空腔或流道），主要适用于流体仿真、装配间隙分析等场景。根据当前公开资料，‌推荐使用“相交”命令‌，这是 SolidWorks 官方支持且适用于复杂内腔的可靠方法。

‌核心方法：使用“相交”命令提取内部空腔‌

该方法适用于‌有开口或可封闭开口的内部空腔‌，操作步骤如下：

‌创建基准面‌

在空腔开口处插入一个基准面，用于封闭空腔（若空腔多端开口，需为每个开口创建基准面）‌‌

‌执行“相交”命令‌

路径：‌插入 > 特征 > 相交‌，或点击 ‌“特征”工具栏中的“相交”图标‌‌‌

在 PropertyManager 中：

选择要提取内部空间的‌实体‌和‌基准面‌（或曲面）。

‌勾选“创建内部区域”‌（关键步骤！）‌‌

点击“相交”生成内部空腔实体‌‌

‌测量体积‌

在 FeatureManager 设计树中选中新生成的内部空腔实体（通常命名为 Intersect‌‌:ml-citation{ref="1" appearance="aggregated" data="citationList"}）。

切换到 ‌“评估”选项卡‌，点击 ‌“质量属性”‌，即可查看内部空腔的体积‌‌

⚠️ 注意：若空腔完全封闭（无开口），需先通过“删除面”或“切割”创建一个临时开口，再用基准面封闭进行相交。

‌替代方法（适用于规则或装配体场景）‌


‌组合删减法‌（适合规则空腔）‌‌

创建一个包裹内部空间的辅助实体（如立方体）。

插入原零件，使用 ‌“组合”命令 → 类型选“删减”‌。

主实体选辅助体，要组合的实体选原零件，结果即为空腔实体。

‌等距曲面法‌（适合复杂异形空腔）‌‌

选择所有内表面，使用 ‌“插入 > 曲面 > 等距曲面”‌，距离设为

用 ‌“缝合曲面”‌ 封闭开口，形成实体后可直接用于分析。

‌注意事项‌

‌“抽壳”功能‌（Shell）仅用于创建薄壁结构，‌不能直接提取内部空腔体积‌‌‌

若模型来自装配体，需先另存为单个零件（.sldprt）再操作‌‌

提取结果可另存为 .sldprt 文件供后续仿真使用‌‌

如需官方详细指引，可参考 SolidWorks 帮助文档：测量内部体积。
