solidworks内部空腔提取

在SolidWorks中提取内部空腔，主要有两种直接方法：‌利用“组合”命令进行布尔运算‌（适用于规整空腔），或‌使用“相交”命令创建内部区域实体‌（适用于通过截面获取空腔）。此外，对于复杂空腔，也可尝试‌等距曲面配合缝合‌的方法。‌‌‌

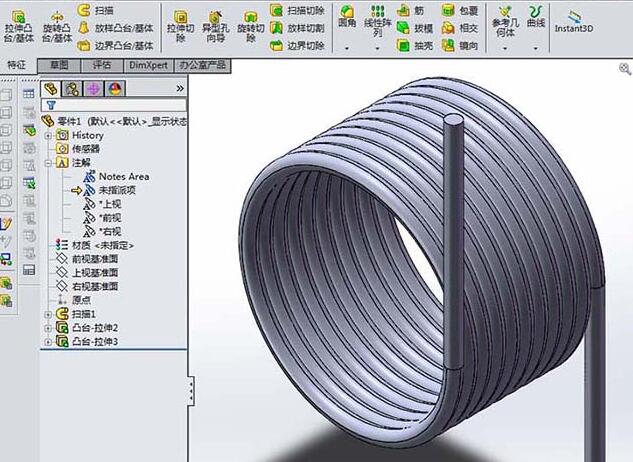

组合命令法（适用于规整空腔及装配体）

此方法通过创建一个包裹住原模型的辅助实体（如立方体），再利用布尔运算“删减”出空腔部分。‌‌‌

‌创建辅助实体‌：新建一个零件或直接在原文件中，绘制一个完全包围目标空腔的简单实体（如方块）。

‌执行组合操作‌：点击“插入”->“特征”->“组合”。在操作类型中选择“删减”。

‌主体‌：选择辅助实体。


‌要组合的实体‌：选择原零件或装配体（若处理装配体，需先将其保存为单个零件文件）。‌‌‌

‌获取空腔实体‌：点击确定后，系统将删减掉原零件材料，‌保留下的部分即为内部空腔实体‌，可另存为新零件进行后续分析。‌‌‌

相交命令法（适用于零件截面空腔）

此方法利用一个基准面或曲面与零件相交，直接生成空腔部分的实体。‌‌‌

‌建立参考基准面‌：在零件内部空腔区域附近创建一个基准面（例如，平行于空腔底面或通过空腔中心）。

‌使用相交命令‌：点击“插入”->“特征”->“相交”。在选择框中，分别选择刚创建的基准面和需要提取空腔的零件实体。


‌创建内部区域‌：在“相交”属性管理中，‌务必勾选“创建内部区域”选项‌。确认后，系统会生成基准面与零件内部相交所形成的实体。

‌测量体积‌：隐藏原零件实体，对新生成的内部区域实体使用“评估”->“质量属性”即可查看其体积。‌‌‌

其他方法与注意事项

‌等距曲面法‌：对于形状复杂的空腔，可选择所有内表面，使用“等距曲面”命令（距离设为0）生成与原内壁重合的曲面组，再尝试使用“缝合曲面”命令封闭开口并形成实体。此法对模型质量要求较高。

‌抽壳功能‌：“抽壳”命令主要用于创建等厚薄壁，若在操作时不选择任何移除面，则会生成一个‌封闭的空腔壳体‌，但这不是一个独立的“实体”，通常不直接用于体积提取。

‌计算体积‌：无论采用上述哪种方法，最终获得独立的空腔实体后，均可通过“评估”选项卡中的“质量属性”工具直接读取体积数据。‌‌‌
