sw怎么平移草图

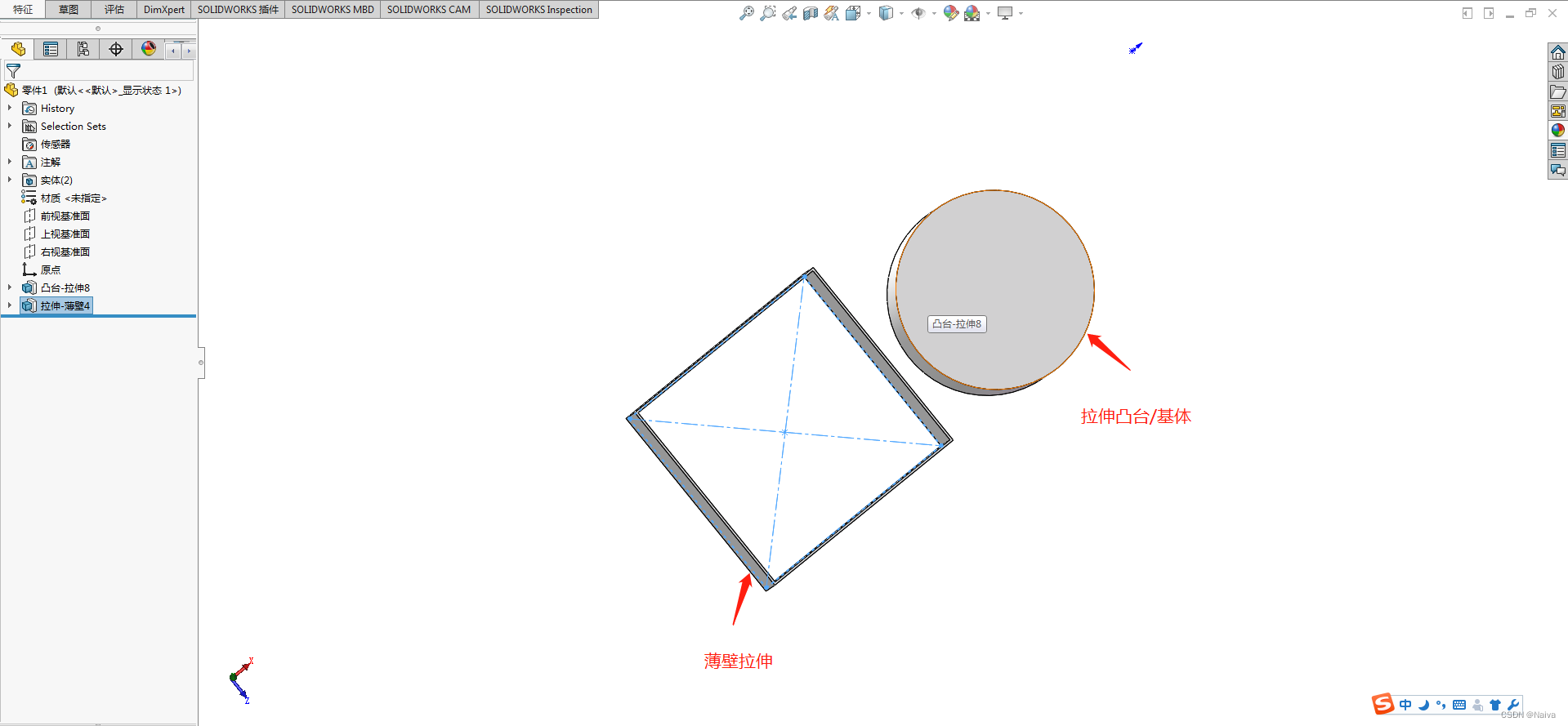

在 SolidWorks 中平移草图，主要通过‌修改草图‌工具进行精确平移，或使用‌移动实体‌命令进行交互式调整。操作前需确保草图处于‌编辑激活状态‌。‌‌‌

方法一：使用修改草图工具（精确平移）

此方法适合需要输入具体数值的精确移动。

‌启动工具‌：在激活的草图中，单击‌草图工具栏‌上的“修改草图”图标，或选择菜单 工具 > 草图绘制工具 > 修改。‌‌‌


‌设置参数‌：在弹出的对话框中，选择“平移”选项。

‌增量移动‌：直接在 X 值和 Y 值框中输入移动距离数值，按 Enter 确认。

‌定位移动‌：选择“定位所选点”，单击草图上某一点，再输入目标位置的 X/Y 坐标值。‌‌‌

‌完成操作‌：修改草图工具会将整个草图几何体（包括草图原点）相对于模型进行平移。‌‌‌


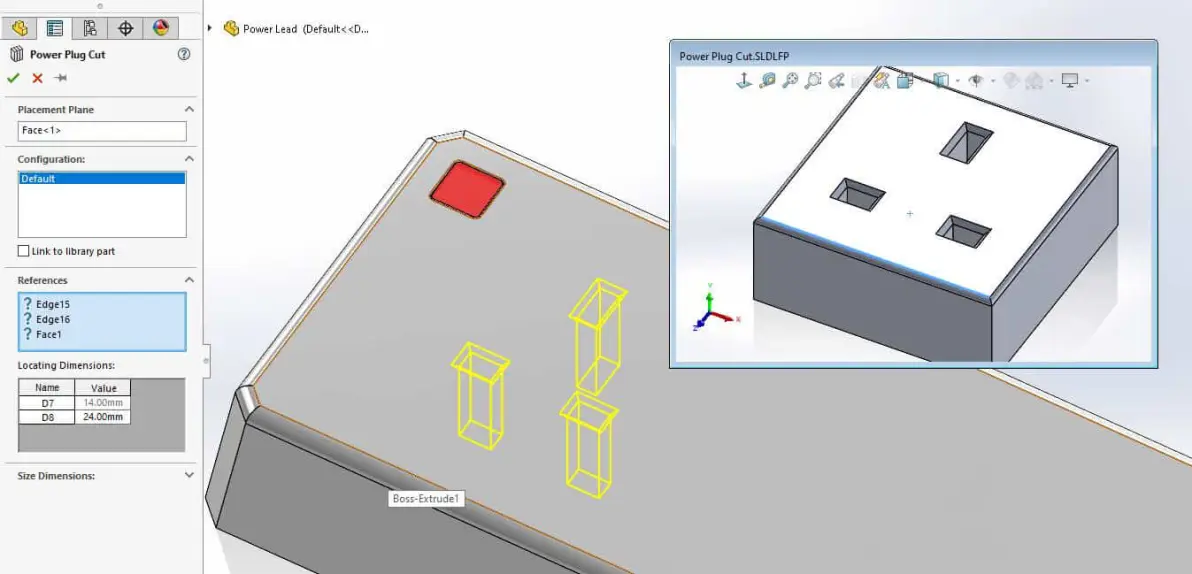

方法二：使用移动实体命令（交互平移）

此方法适合通过鼠标拖动快速调整位置。

‌选择实体‌：在图形区单击或框选需要移动的草图实体。

‌启动命令‌：单击“草图”面板中的‌移动实体‌按钮，或选择 工具 > 草图绘制工具 > 移动。


‌定义移动‌：在属性对话框中选择移动的基准点，拖动鼠标到目标位置，或输入具体数值后单击确定。‌‌‌

注意事项

‌直接拖动‌：在激活草图状态下，选中实体后直接按鼠标左键拖动也可实现移动，但需注意避免误触发复制操作。

‌几何关系‌：若草图被完全定义（黑色），需先删除或断开相关几何关系/尺寸约束才能移动。‌‌‌
