sw装配图打开后消失

SolidWorks 装配图打开后零部件消失，主要原因是‌文件引用丢失‌、‌显示设置异常‌或‌软件显示故障‌，可通过检查文件路径、解除压缩隐藏、刷新视图等方式解决 。‌‌‌

常见原因与解决方法

‌文件引用丢失‌：零件文件被移动、重命名或删除，导致装配体无法找到引用。

右键点击缺失零件，选择"查找与替换参考"或"浏览文件"，重新定位零件路径。

在系统选项中添加零件所在文件夹路径，勾选"包括子文件夹"。

若文件已删除，需从备份恢复或重新创建零件。‌‌‌


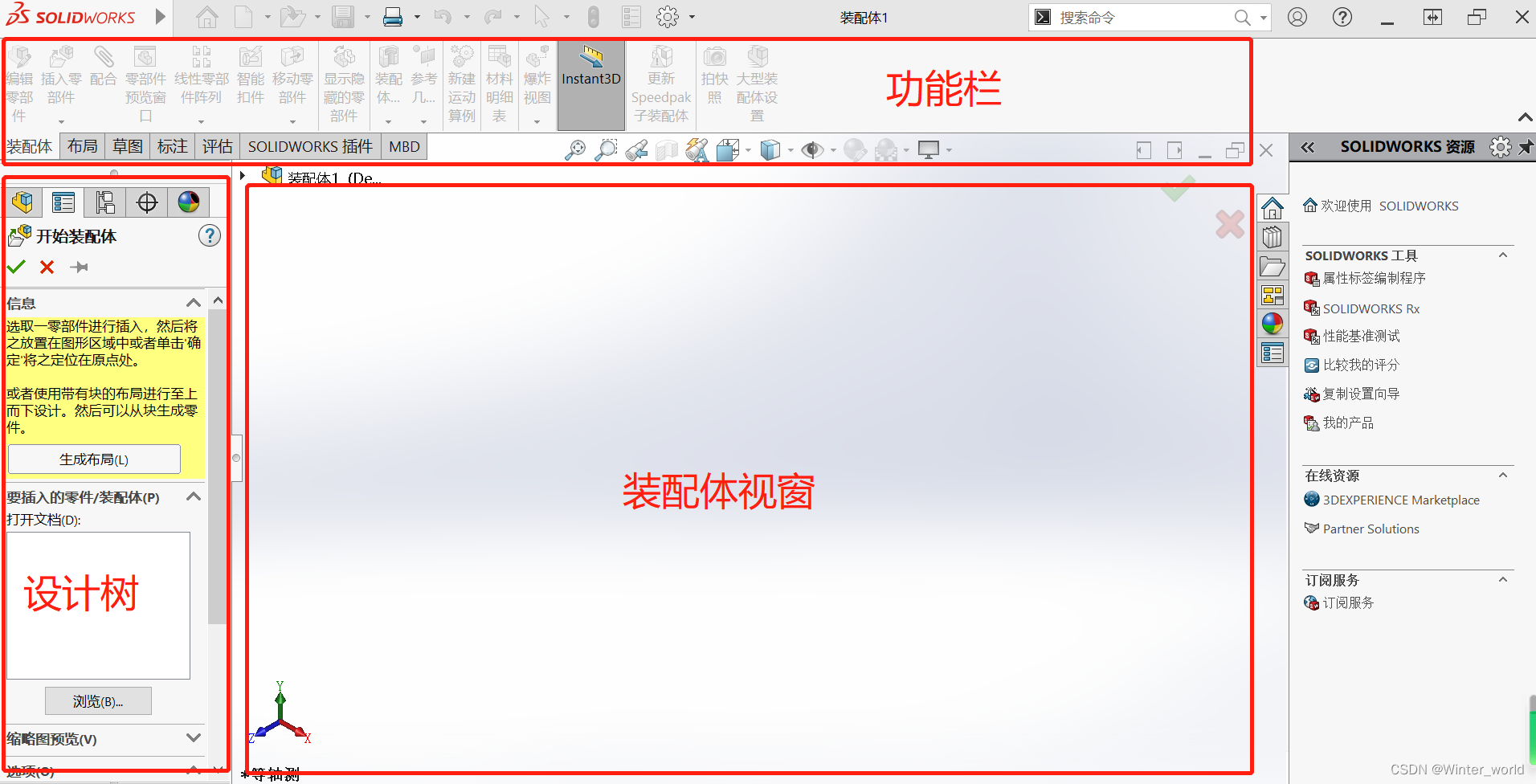

‌显示设置问题‌：零部件被隐藏、压缩或移出视图范围。

在模型树中检查零部件是否被隐藏或压缩，取消隐藏或解除压缩。

使用"全局显示"（Fit to View）或缩放套合窗口，查看零件是否在视图范围外。

按 Ctrl+R 刷新视图，或切换不同视图角度。‌‌‌

‌软件或显卡异常‌：显卡驱动或软件临时故障导致显示问题。

更新显卡驱动，确保 OpenGL 设置适用于 SolidWorks。


重启软件重新加载装配体文件。

删除有问题的 3D 草图特征（如存在）。‌‌‌

预防措施

使用 SolidWorks 内置的"重命名"和"移动"功能管理文件，自动更新引用关系。

发送文件时使用"打包"功能，确保所有关联文件完整。

保持零件文件与装配体在同一目录或明确的路径结构中。‌‌‌
