solidworks工程图批量转cad没反应

当使用 ‌SOLIDWORKS Task Scheduler‌ 批量将工程图转为 CAD 格式（如 DWG/DXF）时出现“没反应”，通常不是软件崩溃，而是任务被阻塞或配置不当。结合当前（2026年5月）最新公开资料，以下是系统性排查与解决方法：

‌一、常见原因与解决步骤‌

‌1. 检查工作文件夹路径是否有效‌

Task Scheduler 会提示“工作文件夹不存在。您想创建吗？”，即使点击“是”也可能因权限或路径错误导致无响应。

✅ ‌操作‌：手动创建指定的工作文件夹（如 C:\SW_Batch_Output），并确保当前用户有‌读写权限‌。

‌2. 验证源文件与模板有效性‌

源模型文件（.SLDDRT 或 .SLDASM）必须能正常打开且无错误（如红色叉号、欠约束草图）。

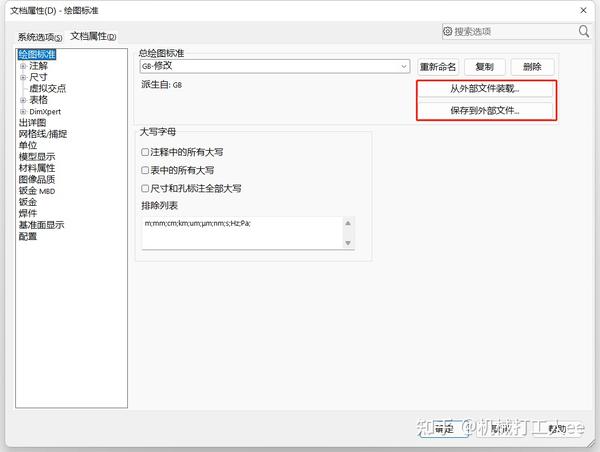

工程图模板（.drwdot）需预置视图，且‌不能包含未定义的注释或自定义符号‌。

✅ ‌操作‌：在 SOLIDWORKS 中单独打开一个源模型和模板，确认能正常生成工程图。

‌3. 优化导出设置（关键！）‌

在 Task Scheduler 的“输出文件”任务中：

‌格式选择‌：建议先试用 ‌DXF‌（比 DWG 更稳定）。


‌版本兼容性‌：设为 ‌AutoCAD 2007 或 2010‌（高版本易兼容问题）‌‌

‌字体处理‌：勾选 ‌“TrueType 转笔划”‌，避免因字体缺失导致卡死‌‌

‌图层映射‌：若使用自定义映射文件，确保其路径有效且未损坏‌‌

‌4. 关闭预览与图形加速‌

显卡驱动或预览组件（如 sldthumbnailprovider.dll）异常会导致任务静默失败‌‌

✅ ‌操作‌（以管理员身份运行 CMD）：

cmd

regsvr32 "C:\Windows\System32\sldthumbnailprovider.dll"


regsvr32 "C:\Windows\System32\sldwinshellextu.dll"

同时在 SOLIDWORKS 中：

‌工具 > 选项 > 性能‌ → 取消勾选 ‌“使用软件 OpenGL”‌‌‌

‌5. 尝试替代方案‌

若 Task Scheduler 仍无响应，可改用以下方法：

‌方法 A：使用插件‌

如“开拔网工具箱”支持批量转 CAD 并自动合并图纸‌‌

‌方法 B：编写 VBA 宏‌

通过循环遍历文件夹中的所有 .SLDDRW 文件，自动另存为 DWG‌‌


‌方法 C：逐个手动转换测试‌

打开一个典型工程图，‌文件 > 另存为 > DWG‌，观察是否报错。若手动也失败，则问题在文件本身而非批量工具‌‌

‌二、预防措施‌

定期清理临时文件：C:\Users\[用户名]\AppData\Local\Temp‌‌

确保 SOLIDWORKS 已安装最新 ‌Service Pack‌（补丁）‌‌

复杂装配体转工程图前，先转为 ‌轻化模式‌（Lightweight）‌‌

⚠️ 若上面步骤无效，建议联系 SOLIDWORKS 官方技术支持 提供具体工程图样本以诊断。

‌提示‌：根据近期用户反馈，‌SOLIDWORKS 2025 版本‌在批量转换时对字体和图层映射更敏感，务必严格按 步骤 3 配置选项‌‌
