SolidWorks 中的“布局”主要指装配体布局草图,用于自上而下设计,也可指工程图视图布局。以下是核心用法与操作步骤。
🛠️ 装配体布局操作步骤
创建布局:新建装配体时,在 PropertyManager 中勾选"生成布局",或在现有装配体中点击“布局工具”工具栏的"创建布局"。
绘制草图:在基准面上绘制 2D 草图(如直线、圆),代表零件的轮廓或位置,并可标注尺寸。
制作块:选中草图实体,点击"制作块",将多个实体组合为单一块,便于管理。
生成零件:选中块,点击"从块制作零件",选择“在块上”或“投影”,系统会自动生成关联的 3D 零件。
关联更新:修改布局草图的尺寸或形状,生成的零件模型会自动同步更新,实现快速设计变更。
⚠️ 功能区分与注意事项

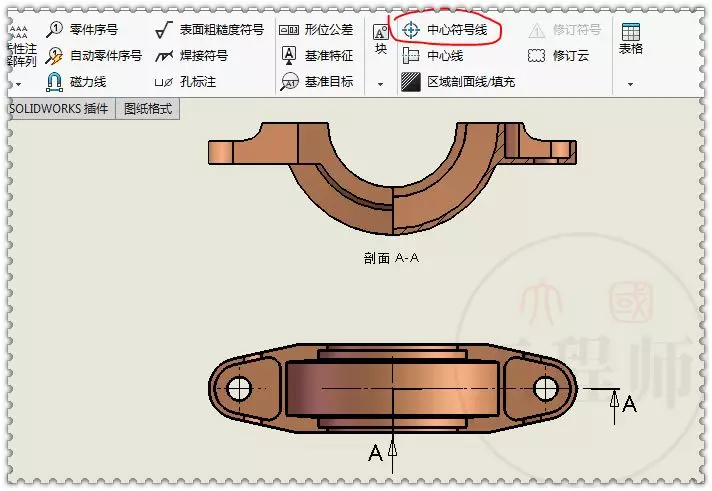

工程图布局:若是在工程图模块,点击“图纸>布局”仅用于管理视图显示,与建模无关。
虚拟零件:从块生成的零件默认为虚拟零部件,保存在装配体内部,可另存为外部文件。
设计优势:适合概念设计阶段,频繁试验装配体结构时无需逐个修改零件,改一处即变全身。
