solidworks折弯系数表

SolidWorks 折弯系数表是‌用于根据材料厚度和折弯半径自动计算钣金展开长度的工具‌，能有效确保钣金零件加工精度。它允许用户指定折弯系数、K 因子或折弯扣除数值，软件会依据表格数据自动展开零件 。‌‌‌

🛠️ 类型选择与优势

SolidWorks 提供两种折弯系数表形式，推荐优先使用 Excel 嵌入版：

‌Excel 电子表格‌：表格嵌入零件文件内，共享零件时自动包含，无需额外发送表格文件，编辑方便 。

‌文本文件‌：扩展名为 .btl，可在多种应用程序中编辑，但共享零件时需单独发送表格文件 。


‌模板文件‌：标准模板位于安装目录 \lang\language\Sheet Metal Gauge Tables，扩展名为 .sldbndtbt 。‌‌‌

⚙️ 设置与生成步骤

用户可根据实际需求新建或修改默认系数表：

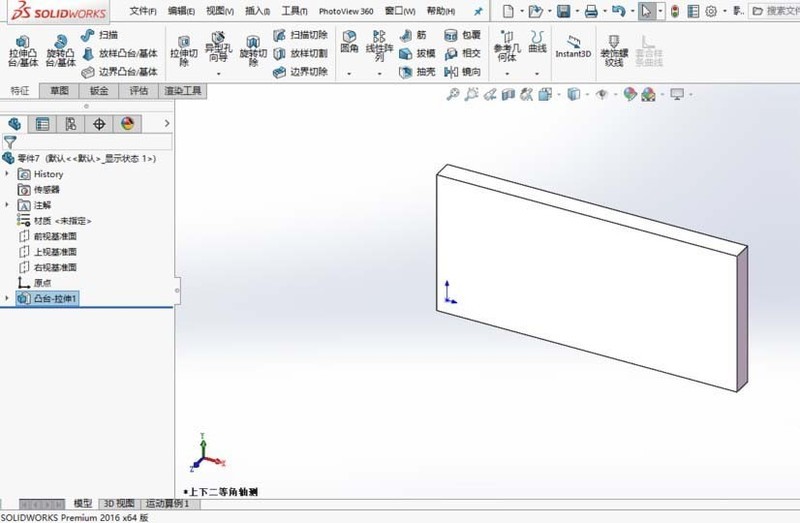

‌新建表格‌：在零件中单击“插入”>“钣金”>“折弯系数表”>“新建”，选择单位及类型（折弯系数表、折弯扣除或 K 因子） 。

‌设置默认值‌：通过“工具”>“选项”>“文档属性”>“钣金”，可设置公司标准的默认折弯参数 。


‌自定义参数‌：在特征管理器中右键单击钣金特征，选择“自定义折弯系数”，可针对单个折弯修改 K 因子或扣除值 。‌‌‌

📄 工程图中的应用

在生成钣金工程图时，可直接插入系数表以便生产查阅：

‌插入方法‌：在平板型式工程图视图中，单击“插入”>“表格”>“折弯系数表” 。

‌内容定制‌：可选择标准或自定义模板，表格将自动列出标签、方向、角度和内径等列，支持调整列宽和链接属性 。‌‌‌
