solidworks折弯怎么画

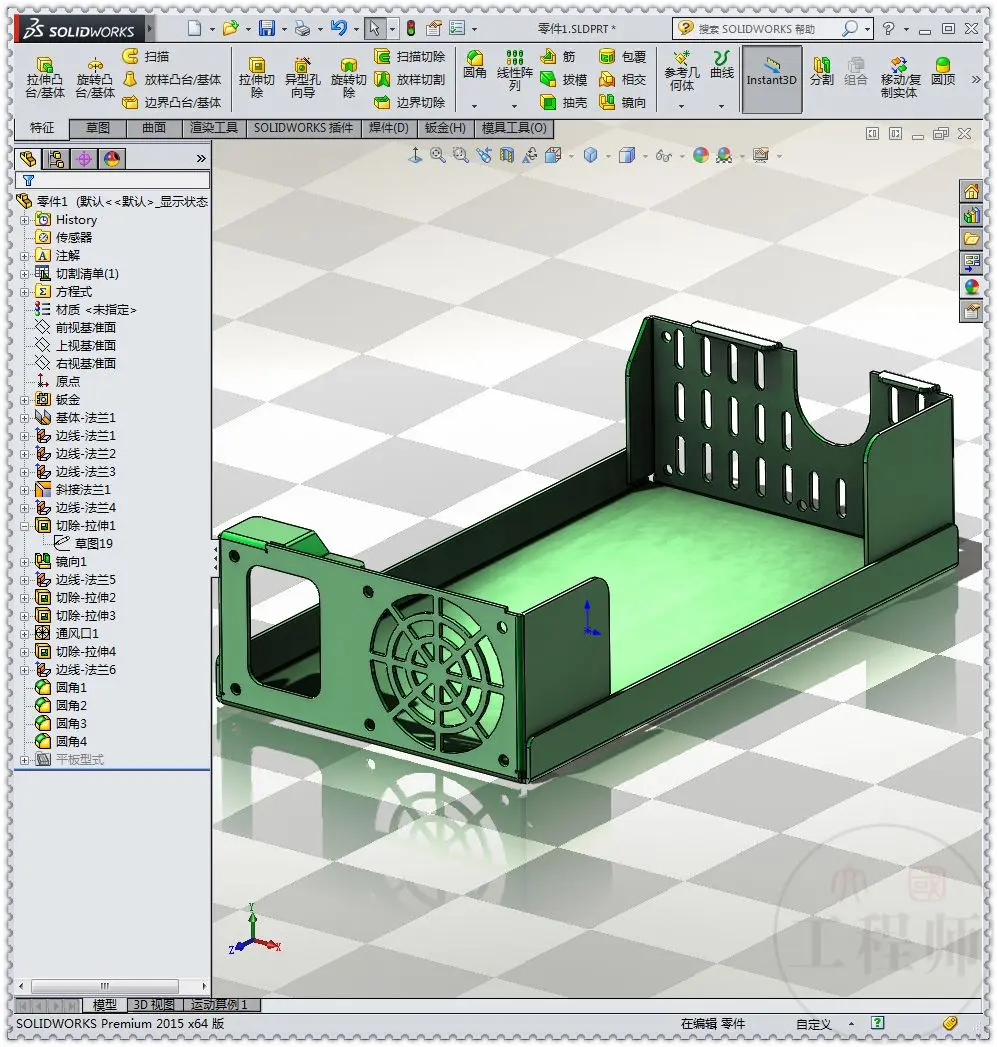

在 SolidWorks 中绘制折弯件（钣金零件），核心是通过‌钣金模块‌下的特征命令，将草图转化为具有折弯属性的三维模型。最基础且常用的方法是使用‌基体法兰‌生成初始平板，再配合‌边线法兰‌或‌绘制的折弯‌添加具体折弯结构 。‌‌‌

基础建模流程

‌新建与设置‌：启动 SolidWorks，新建零件文件，确保调出‌钣金工具栏‌ 。


‌绘制草图‌：选择基准面（如前视基准面），进入草图绘制界面，使用直线命令绘制钣金件的‌展开轮廓‌ 。

‌生成基体‌：点击‌基体法兰/薄片‌命令，输入材料‌厚度‌，系统会自动生成带有钣金属性的初始平板 。‌‌‌

常用折弯命令


‌边线法兰‌：选择已有钣金边线，设定法兰长度、角度及折弯半径，适用于在边缘添加折弯 。

‌绘制的折弯‌：在钣金平面上绘制直线作为折弯线，添加‌绘制的折弯‌特征，可自定义折弯位置和角度，草图中只允许使用直线 。

‌其他特征‌：根据需求使用‌斜接法兰‌处理角落，或使用‌褶边‌、‌放样折弯‌完成复杂形状 。‌‌‌


关键参数设置

‌折弯位置‌：需选择‌材料在内‌、‌材料在外‌或‌折弯中心线‌，这影响展开尺寸的计算 。

‌折弯系数‌：在 PropertyManager 中设定‌K-因子‌、折弯扣除或折弯系数表，确保展开长度准确 。

‌释放槽‌：启用‌自动切释放槽‌并选择类型（如矩形、矩圆形），防止折弯处材料干涉 。‌‌‌
