自制solidworks图框步骤

在 SolidWorks 中自制图框（即自定义工程图模板），主要目的是实现图纸格式、标题栏、图层、线型等要素的标准化和自动化。以下是基于权威公开资料整理的‌标准操作步骤‌，适用于 SolidWorks 2024/2025 版本：

‌自制 SolidWorks 图框核心步骤‌

‌新建工程图并进入编辑模式‌

打开 SolidWorks，点击 ‌“文件” → “新建”‌，选择一个标准工程图模板（如 A4 横向）。

在图纸空白处 ‌右键 → 选择“编辑图纸格式”‌，进入可编辑状态。

‌清除默认内容并设置图纸尺寸‌

框选所有默认图框、标题栏、视图等元素，按 ‌Delete 键删除‌。

右键点击图纸 → ‌“属性”‌，设置自定义纸张大小（如 A4：宽度 297 mm，高度 210 mm）→ 点击 ‌“应用”‌。


‌绘制外图框与内图框‌

使用 ‌“草图” → “矩形”‌ 绘制外图框（通常贴合纸张边界）。

再绘制内图框（如距边界 5 mm），用于标题栏区域。

标注尺寸并 ‌固定左下角点坐标为 (0, 0)‌，确保图框位置精确。

‌设置图层与线型‌

进入 ‌“图层”属性‌，创建如“粗实线”“细实线”“尺寸线”等图层。

选中图框线，分配至对应图层，并设置线宽（如外框 0.35 mm，内框 0.25 mm）。

‌添加标题栏与注释‌


使用 ‌“注释” → “文字”‌ 创建标题栏字段（如“图样名称”“材料”“比例”等）。

选中文字 → ‌右键 → “链接到属性”‌，关联系统属性（如 $PRPSHEET:"图号"、$PRPSHEET:"材料"）。

使用 ‌“捕捉到矩形中心”‌ 功能使文字居中对齐。

‌保存为工程图模板‌

完成编辑后，右键 → ‌“编辑图纸”‌ 退出编辑模式。

点击 ‌“文件” → “另存为”‌，文件类型选择 ‌“工程图模板 (*.drtdot)”‌。

保存路径建议为：

C:\ProgramData\SOLIDWORKS\SOLIDWORKS <版本号>\templates，以便自动出现在新建模板列表中。


‌补充说明‌

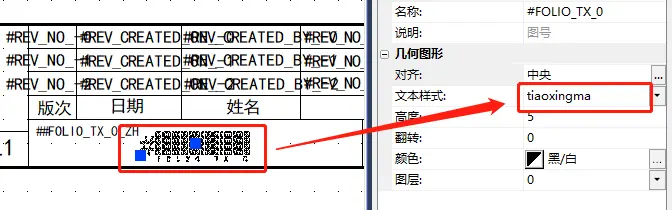

若需‌批量导入 DWG 图框‌（如公司已有 CAD 标准图框），可使用 ‌SOLIDWORKS Electrical‌ 的导入功能 ‌‌

对于‌电气图纸‌，建议使用 ‌SOLIDWORKS Electrical‌ 的图框管理器，支持自动关联电气属性 ‌‌

自定义模板保存后，新建工程图时可在 ‌“自定义”选项卡‌ 中直接调用 ‌‌

更多图文教程可参考：知乎专栏 - SolidWorks工程图模板制作 ‌‌

或 B站视频教程 ‌‌
