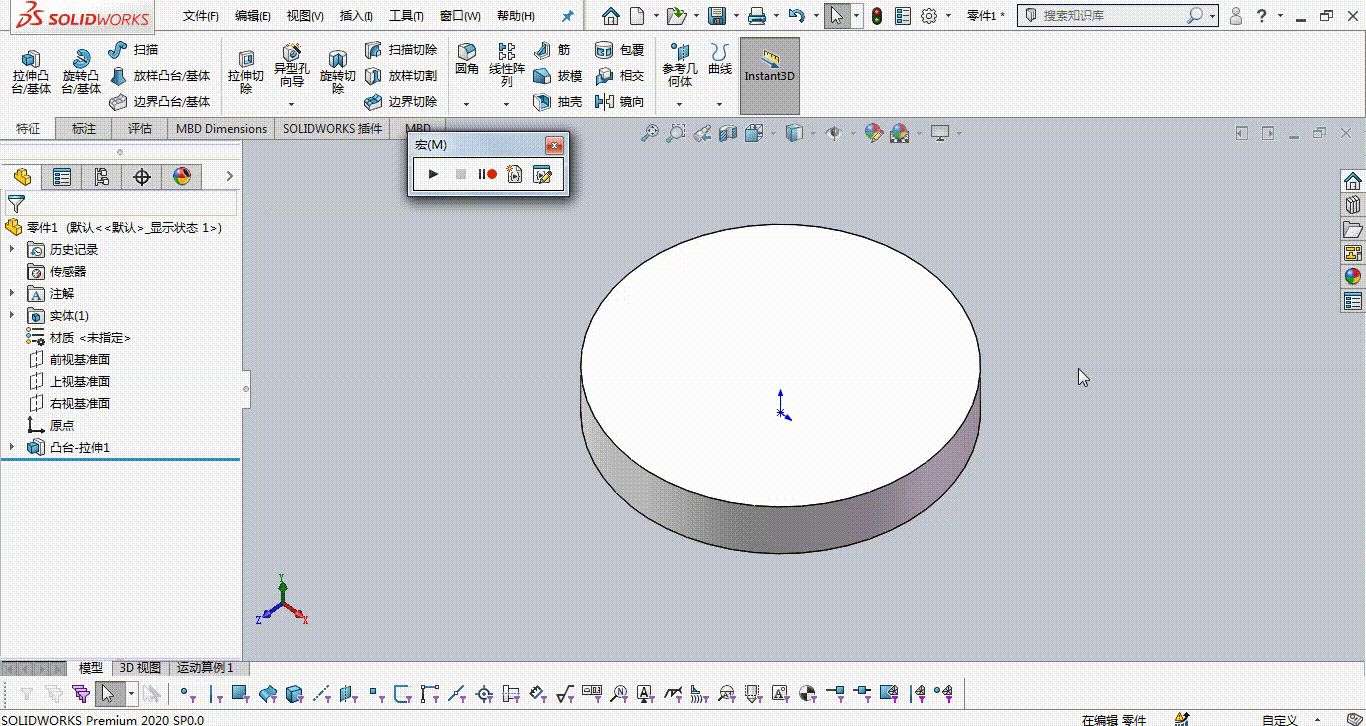

solidworks绘制圆球步骤

在 SolidWorks 中绘制圆球（即三维实体球体）的常用方法是通过‌旋转凸台/基体‌实现。以下是标准操作步骤：

绘制圆球的基本步骤

‌新建零件文件‌

打开 SolidWorks，点击“新建” → 选择“零件” → 点击“确定”。

‌选择基准面并进入草图绘制‌

在左侧 FeatureManager 设计树中，选择一个基准面（如“前视基准面”），右键点击并选择“草图绘制”。

‌绘制半圆轮廓‌


点击工具栏中的 ‌“圆”‌ 工具。

在图形区域中绘制一个圆，并使其‌圆心位于基准面的原点或中心线上‌。

使用 ‌“智能尺寸”‌ 工具标注圆的直径（例如设为 100 mm）。

使用 ‌“直线”‌ 工具从圆心向上绘制一条垂直线，使其与圆相交于顶部和底部（即作为旋转轴）。

使用 ‌“修剪实体”‌ 工具，将圆的一侧修剪掉，保留‌半圆轮廓‌（注意：必须是‌半圆弧 + 直径线‌组成的封闭轮廓）。

‌退出草图并执行旋转操作‌

点击左上角“退出草图”按钮。


转到顶部菜单栏：‌插入 → 凸台/基体 → 旋转‌。

在 PropertyManager 中，选择‌半圆的直径边‌作为旋转轴。

确保“旋转角度”为 ‌360°‌，点击 ‌“确定”‌。

‌完成球体生成‌

此时将自动生成一个完整的球体。

此方法适用于 SolidWorks 2020 至 2026 各版本，是官方推荐的标准建模方式 ‌‌


补充说明

若需创建‌球壳‌（空心球），可在旋转后使用“抽壳”命令。

若需‌精确控制球径‌，建议在草图中直接通过智能尺寸指定直径，而非拖动。

SolidWorks 也支持通过 ‌Sphere 命令‌（如 DraftSight 环境）直接创建球体，但在标准零件建模中较少使用 ‌‌

如需进一步学习，可参考官方帮助文档：SolidWorks 草图绘制圆指南 ‌‌
