sw工程图替换图框的步骤与流程

在 SolidWorks（SW）中替换工程图图框，可通过以下步骤完成。根据最新公开资料（截至2026年5月），主流方法适用于单个或批量图纸替换。

‌单个工程图替换图框步骤‌

‌打开目标工程图文件‌。

‌右键点击图纸空白处‌（或在 FeatureManager 设计树中右键“图纸1”），选择 ‌“属性”‌。

在弹出的 ‌“图纸属性”‌ 对话框中：

查看当前“图纸格式”是否已包含所需图框；

若无，点击 ‌“浏览”‌ 按钮。

‌定位图框文件路径‌（通常为 .slddrt 格式），选中后点击 ‌“打开”‌。

点击 ‌“应用更改”‌ 或 ‌“确定”‌，完成图框替换。

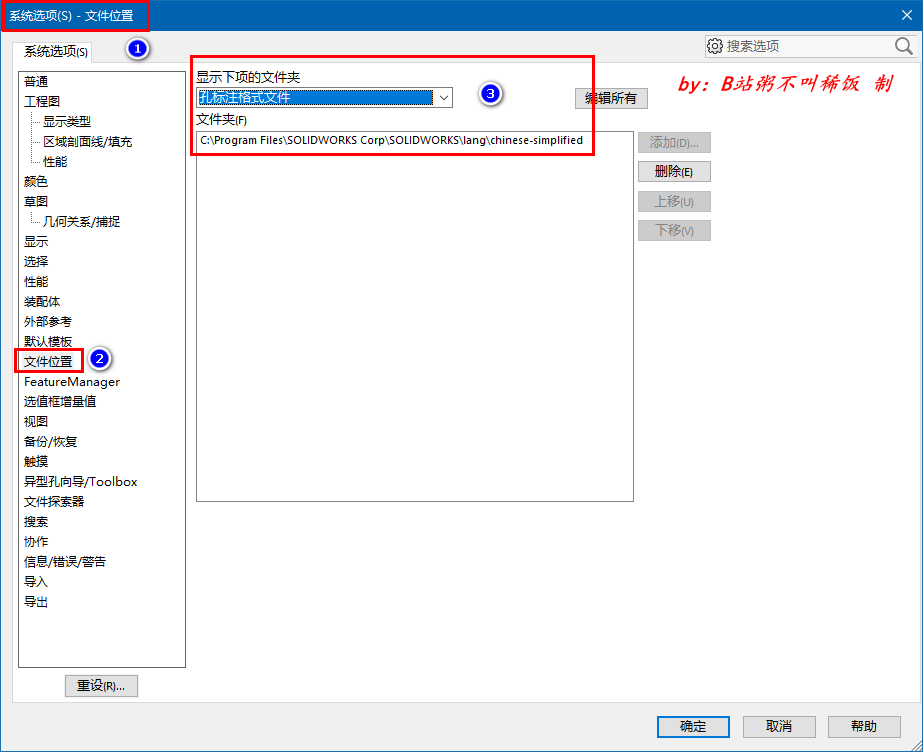

✅ ‌提示‌：为提高效率，可将常用图框路径添加到 SolidWorks 文件位置中（工具 > 选项 > 文件位置），避免每次手动浏览 ‌‌

‌批量替换工程图图框方法‌

对于大量图纸，推荐使用专业插件实现自动化替换：

‌凯元工具（KYTool）‌：

安装后在 SolidWorks 中启用插件。

打开 ‌【批量替换模板】‌ 功能。

将待替换的工程图拖入上方列表，将新图框模板拖入下方模板列表。

设置匹配规则（如按尺寸、名称匹配），点击 ‌“开始”‌ 自动替换 ‌‌

‌SolidKits.BOMs‌：


添加需替换的图纸文件。

选择新模板并导出配置表，填写后导入执行替换 ‌‌

‌补充说明‌

‌图框文件格式‌：用于替换的是 ‌.slddrt‌（图纸格式），而非 ‌.drwdot‌（工程图模板）‌‌

‌编辑现有图框‌：若需自定义修改，可右键图纸空白处 → ‌“编辑图纸格式”‌，使用草图和注释工具调整，完成后保存为新 .slddrt 文件 ‌‌

如需进一步操作指导，可参考官方帮助文档：SolidWorks 替换工程图帮助 ‌‌
