当前位置：服务支持 >  技术文档 >  sw转cad工程图

sw转cad工程图

阅读数 6
点赞 0
article_banner
将 SolidWorks 工程图转换为 CAD 图纸，核心是通过"‌另存为‌"功能并配置‌关键选项‌，确保比例、字体和图层正确 。‌‌‌

🛠️ 标准转换与关键设置

‌启动另存为‌：打开工程图，点击“文件”>“另存为”，类型选择 ‌DWG‌ 或 ‌DXF‌。‌‌‌

‌设置输出选项‌：点击“选项”按钮，进行以下关键配置：

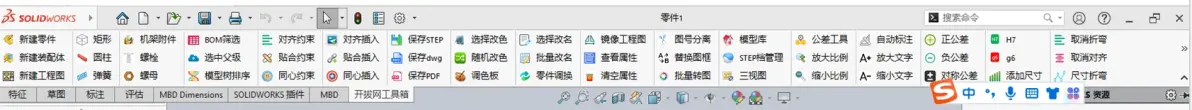

sw转cad工程图

‌版本兼容‌：文件版本建议选择 ‌AutoCAD 2010 或更低‌，提高兼容性 。

‌比例控制‌：勾选"‌比例 1:1‌"，基体比例选择"‌图纸比例‌"，防止尺寸放大或缩小 。

‌字体映射‌：字体设置为 ‌TrueType‌，或激活映射文件，避免文字乱码 。‌‌‌

‌配置图层映射‌：勾选“自定义映射 SolidWorks 到 DWG"，设置图层名称、颜色和线型，使 CAD 图纸层次分明 。‌‌‌

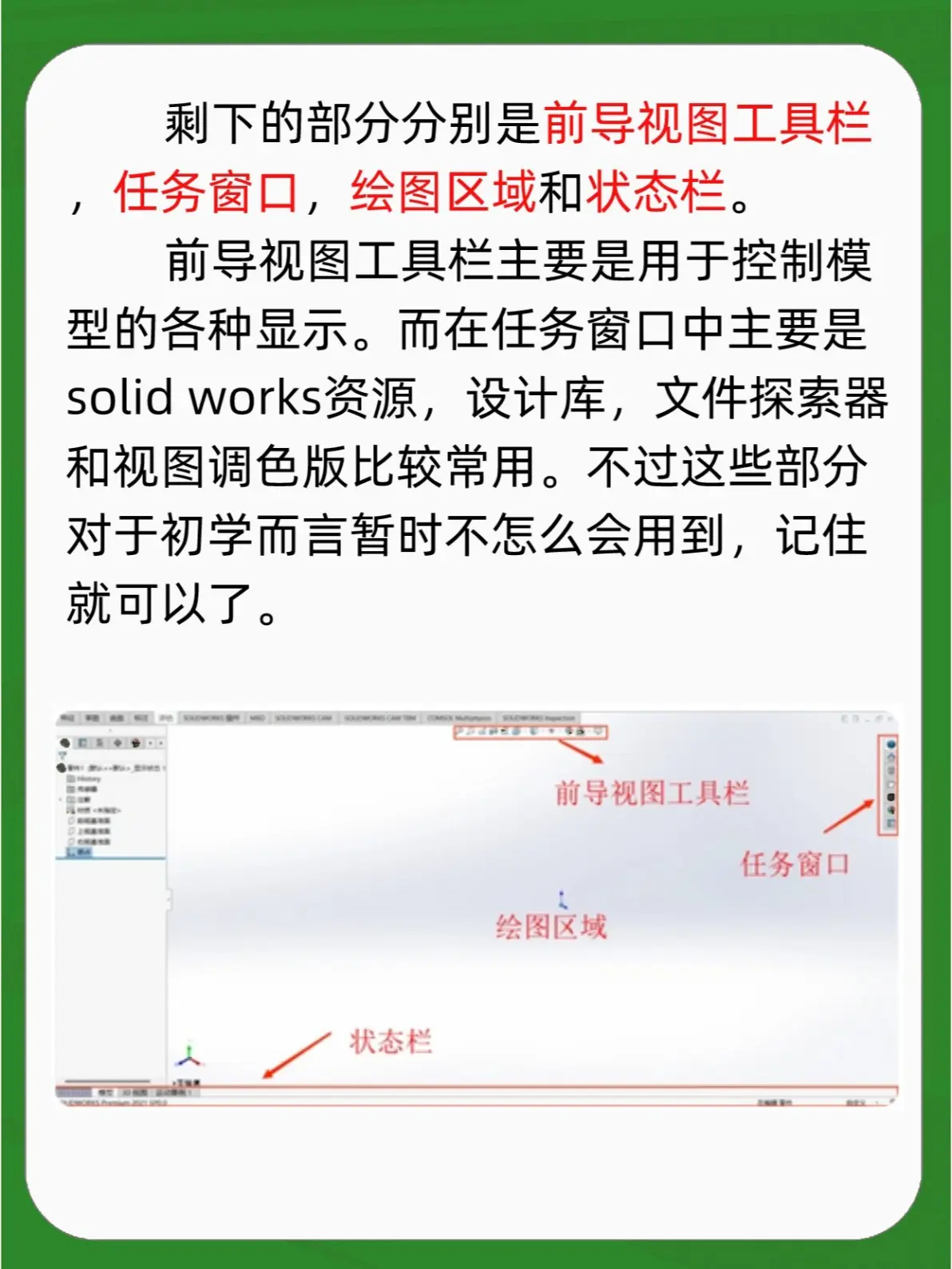

sw转cad工程图

🔧 常见问题解决

‌字体乱码‌：若转换后文字异常，需修改 SW 安装目录下 data 文件夹中的 drawfontmap.txt 文件，添加对应字体映射关系 。

‌图层混乱‌：在映射对话框中将 SW 实体（如尺寸、中心线）分别映射到 CAD 的不同图层，并保存映射文件以便复用 。

‌批量转换‌：可通过录制 ‌VBA 宏‌ 实现一键批量输出，将重复操作自动化，适合大量图纸处理 。‌‌‌
