solidworks链条阵列教程

在 SolidWorks 中实现‌链条阵列‌（即沿路径等距排列链节零件），推荐使用 ‌“链零部件阵列”‌（Chain Pattern）功能。该功能专为链条、拖链、皮带挡板等沿曲线路径排列的场景设计。

根据最新公开资料（截至2026年5月），以下是‌操作步骤与要点总结‌：

‌核心操作步骤‌

‌准备装配体环境‌

新建装配体（.sldasm）。

插入‌链条主体零件‌（如链节）和‌路径草图‌（可为2D/3D草图或模型边线）‌‌

‌绘制闭合路径‌

在基准面（如前视基准面）绘制链条运行轨迹。

路径应包含‌圆弧、样条曲线或直线‌，并确保‌完全封闭‌（闭环）‌‌

建议使用“转换实体引用”提取皮带/链轮边缘，确保贴合实际几何‌‌

‌启动链阵列命令‌

菜单路径：‌插入 > 零部件阵列 > 链阵列‌

或点击 ‌“线性零部件阵列”‌ 下拉菜单中的 ‌“链零部件阵列”‌ ‌‌

‌设置阵列参数‌

‌搭接方式‌：选择 ‌“相连链接”‌（适用于链条两两连接）‌‌

‌链路径‌：

点击 ‌“选择管理器”‌ → 勾选 ‌“闭环”‌。


在图形区域选择刚才绘制的草图轮廓‌‌

‌链组‌：

选择第一个链节零件。

依次选择其‌两个圆柱面‌（作为路径链接1和链接2）‌‌

选择‌对齐平面‌（通常为链节的中间基准面）‌‌

‌填充路径‌：勾选此项，自动计算并填充完整路径‌‌

‌选项‌：


‌动态‌：可拖动调整链节位置（适合调试）。

‌静态‌：性能更优，适合大型装配体‌‌

‌完成与验证‌

点击 ‌“√”‌ 生成阵列。

拖动原链节测试是否联动（动态模式下）‌‌

‌关键技巧与注意事项‌

‌路径必须闭合且无间隙‌，否则阵列失败‌‌

‌基准链节需完全约束‌，避免阵列偏移‌‌

‌“相连链接”‌ 最适用于真实链条模拟；“距离链接”适用于间隔排列‌‌

可通过 ‌“实例数”‌ 手动控制数量，或勾选 ‌“填充路径”‌ 自动填充‌‌

‌推荐学习资源‌

‌视频教程‌（B站）：

SolidWorks链阵列实战：30秒搞定皮带挡板（含拖链示例）‌‌

SolidWorks链阵列基础教程（2023年发布，步骤清晰）‌‌

SolidWorks零基础入门到精通 - 链阵列章节（含三种阵列方式对比）‌‌

‌官方文档‌：

SOLIDWORKS 2026 链阵列帮助 ‌‌

SOLIDWORKS 2024 链阵列属性管理器说明 ‌‌

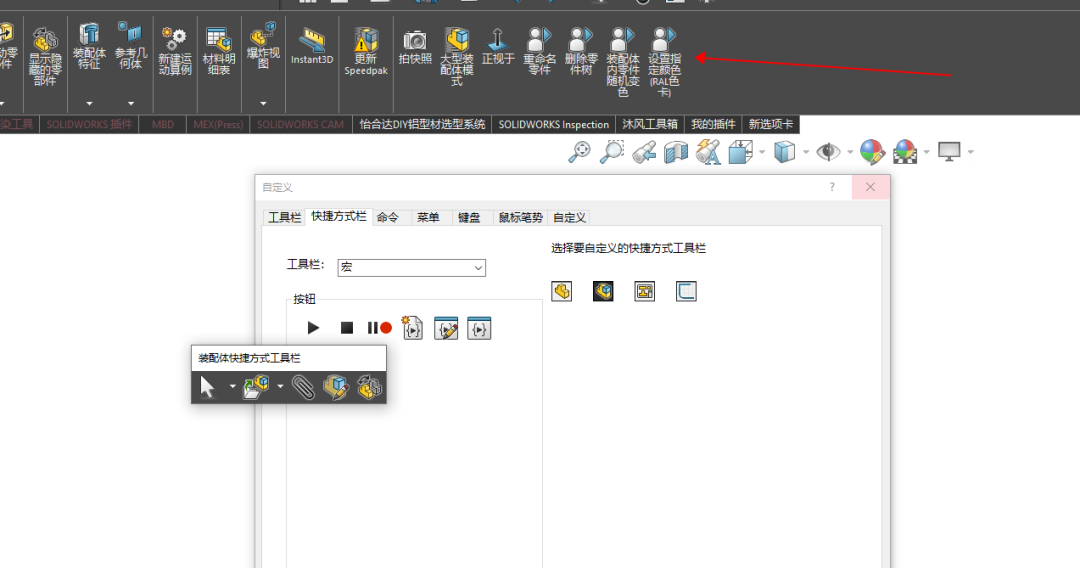

提示：若需快速获取标准链条模型，可使用 ‌SOLIDWORKS Toolbox‌ 或第三方插件（如颐和达）调用现成链节零件‌‌
