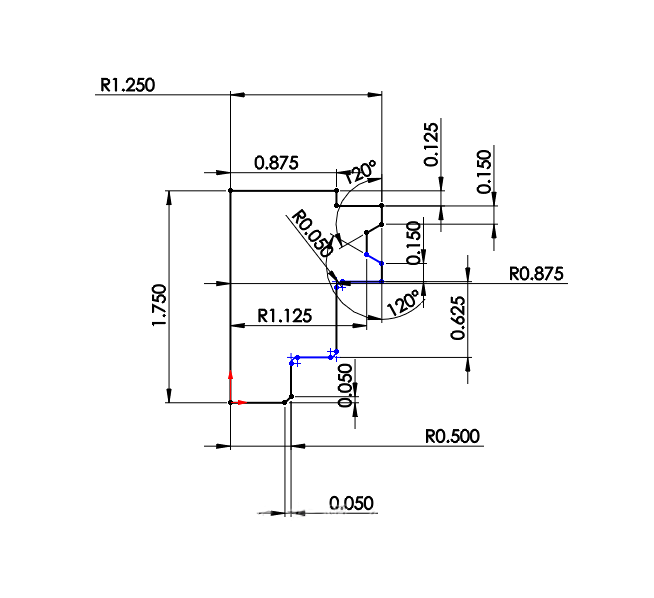

solidworks线性草图阵列

在 SolidWorks 草图环境中，点击‌线性草图阵列‌按钮，选择要阵列的草图实体，设置方向 1 和方向 2 的间距与实例数，即可完成阵列操作 。官方帮助文档可参考（https://help.solidworks.com/2025/Chinese-simplified/SolidWorks/sldworks/c_Sketch_Patterns.htm）。‌‌‌

📐 操作步骤详解

‌启动命令‌：在草图绘制状态下，点击工具栏中的‌线性草图阵列‌按钮，或通过菜单"工具">"草图绘制工具">"线性阵列"打开属性管理器 。‌‌‌

‌选择实体‌：在属性管理器的"要阵列的实体"框中激活后，点击图形区域中需要阵列的草图实体（如圆、矩形等），选中后会出现黄色预览图形 。‌‌‌

‌设置方向 1 参数‌：


‌间距‌：输入 X 轴方向上相邻实例之间的距离（如 30mm）。

‌实例数‌：输入该方向上的总数量（包含原始实体，如设为 3 则生成 3 个）。

‌角度‌：可设置阵列方向与 X 轴的夹角，默认为 0 度 。

‌反向‌：点击箭头按钮可反转阵列方向 。‌‌‌

‌设置方向 2 参数‌：如需生成矩形阵列，重复上述步骤设置 Y 轴方向的间距和实例数 。‌‌‌


‌确认完成‌：点击左上角绿色对号按钮，完成阵列操作 。‌‌‌

⚙️ 参数设置说明

‌标注间距‌：勾选"标注 X 间距"后，阵列完成后会在图形上显示明确的尺寸标注，方便后续修改 。

‌显示实例记数‌：开启后可在预览中显示每个实例的编号，便于识别 。

‌拖动调整‌：可直接拖动预览图形上的箭头顶点来快速更改间距和角度，无需手动输入数值 。


‌跳过实例‌：在属性管理器中可选择跳过阵列中的特定实例，实现不规则排列 。‌‌‌

✏️ 编辑与修改方法

‌双击修改‌：阵列完成后，双击间距或实例数数值可直接在图形区域修改 。

‌右键编辑‌：在阵列实体上单击右键，选择"编辑线性阵列"，重新打开属性管理器调整参数 。

‌拖动调整‌：拖动阵列实例上的点或顶点可快速改变间距 。

‌删除实例‌：可选择并删除单个阵列实例，实现自定义排列效果 。

‌添加几何关系‌：可为阵列实例添加额外的几何约束关系，增强草图定义 。‌‌‌
