solidworks快速修改实体长度

在 SolidWorks 中快速修改实体长度，主要通过‌草图编辑模式‌下的尺寸驱动或拖动方式实现。以下是几种常用且高效的方法：

一、已建模实体的长度修改（拉伸特征）

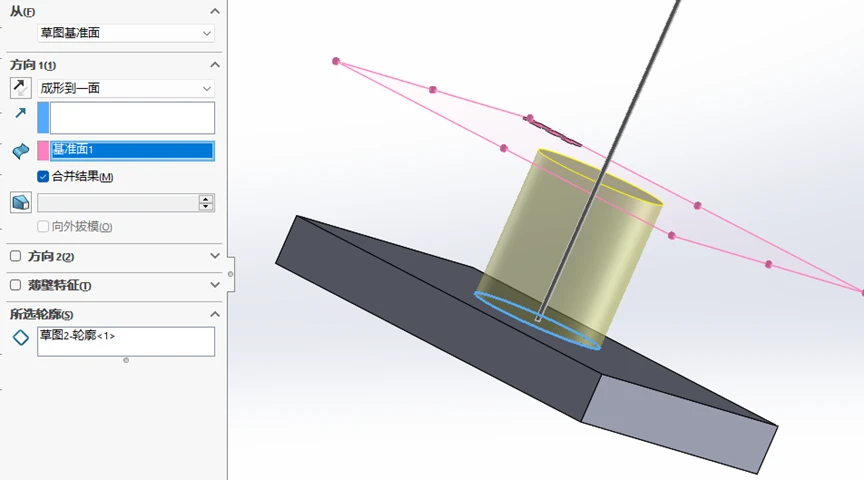

若实体已通过拉伸生成，需回到其原始草图修改轮廓尺寸：

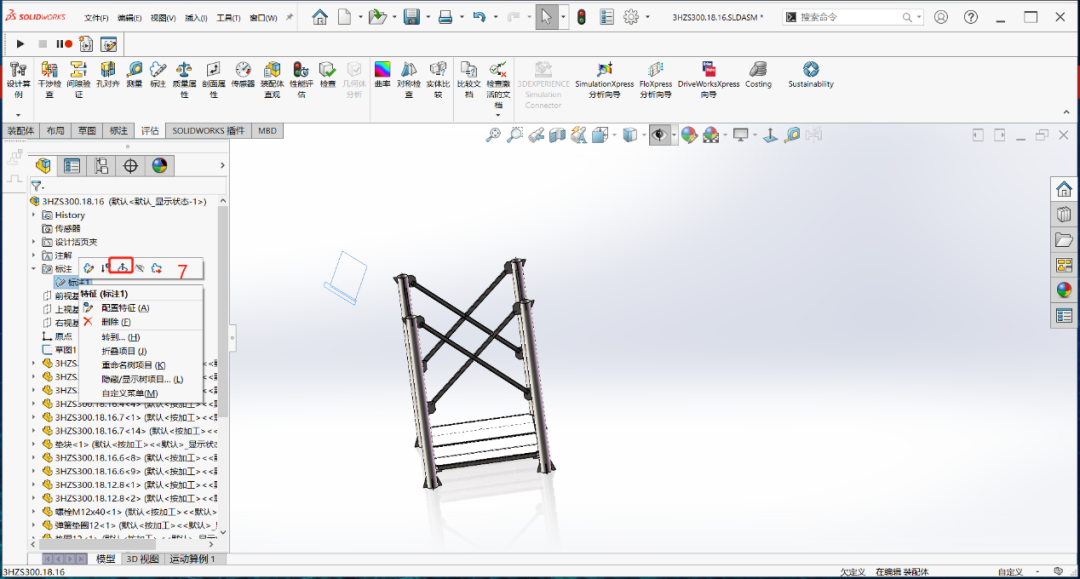

在 ‌FeatureManager 设计树‌中右键点击该拉伸特征，选择 ‌“编辑草图”‌。

进入草图后，使用 ‌“智能尺寸”‌ 工具（点击线条两端或直接点击线条）修改长度数值。

修改完成后，点击 ‌“重建模型”‌（绿色对勾）退出草图，实体长度将自动更新 ‌‌

⚠️ 注意：此方法仅适用于可编辑的草图驱动特征。若实体由多个特征组合而成，可能需要修改多个相关草图。

二、草图中直接拖动修改长度（需启用功能）


若希望在草图中通过‌拖动实体‌实时改变尺寸值，需先启用该选项：

‌对当前文件启用‌：

打开草图 → 点击 ‌工具 > 草图设定 > 尺寸随拖动/移动修改‌ ‌‌

‌对所有文件默认启用‌：

点击 ‌选项（标准工具栏）或 工具 > 选项‌ → 在 ‌系统选项 > 草图‌ 下勾选 ‌“尺寸随拖动/移动修改”‌ ‌‌

启用后，直接在草图中‌选中并拖动实体端点或线条‌，尺寸值会随拖动动态变化，松开鼠标即完成修改。

三、使用“移动实体”命令精确调整


适用于需要‌指定移动距离‌的情况：

在草图中选择要移动的实体。

点击 ‌工具 > 草图绘制工具 > 移动‌，或使用 ‌“移动实体”‌ 工具栏按钮。

在 PropertyManager 中输入 X/Y 方向偏移量，可实现精确长度调整 ‌‌

四、延伸/缩短实体（适用于边界对齐）

若需将实体延长至与另一实体相交：

使用 ‌“延伸实体”‌ 命令（草图工具栏或 ‌工具 > 草图绘制工具 > 延伸‌）‌‌


将指针移至目标实体，预览方向正确后单击确认即可延伸 ‌‌

如需缩短，可配合 ‌“强劲剪裁”‌（PowerTrim）工具拖动实体至新长度 ‌‌

小贴士提升效率

在 ‌选项 > 系统选项 > 草图‌ 中勾选 ‌“在生成实体时启用荧屏上数字输入”‌，可在绘制时直接输入长度值 ‌‌

使用 ‌路径长度尺寸‌ 可对多段链线整体控制总长（适用于复杂轮廓）‌‌

上面方法适用于 ‌SolidWorks 2024–2026 版本‌，操作界面和功能一致。
