sw装配体打开零件不见

‌SolidWorks 装配体打开后零件不显示，主要原因是文件引用失效、零件被隐藏或视图设置问题‌，可通过检查文件路径、取消隐藏状态、调整视图等方式解决。

文件引用问题

‌零件文件名被修改‌：在外部修改零件文件名后，装配体仍保留旧引用导致找不到零件。解决方法是将文件名改回原始名称，或在装配体中使用"查找与替换参考"功能重新建立引用 。‌‌‌


‌零件文件位置变动‌：零件被移动到其他文件夹会导致路径失效。可右键点击缺失零件选择"查找与替换参考"，导航到新位置重新定位 。‌‌‌

‌路径过长‌：文件位置嵌套过深超过 Windows 256 字符限制会导致加载失败。将文件夹复制到根目录缩短路径即可解决 。‌‌‌

显示设置问题


‌零件被隐藏或压缩‌：在模型树中检查零部件是否被隐藏（眼镜图标）或压缩，右键取消隐藏或解除压缩 。‌‌‌

‌视图范围不当‌：零件可能超出当前视图范围。使用"全部显示"（F 键）或全局显示（Fit to View）找回零件 。‌‌‌

‌显卡显示异常‌：更新显卡驱动并确保 OpenGL 设置适用于 SolidWorks，或尝试刷新视图（Ctrl+R）。‌‌‌


其他注意事项

使用 SolidWorks 内置"重命名"和"移动"功能管理文件，可自动更新装配体引用 。‌‌‌

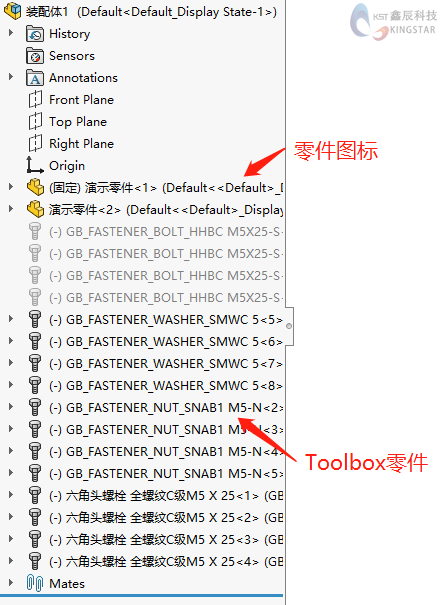

标准件库目录设置错误可能导致标准件消失，需在选项中将 Toolbox 默认搜索文件夹正确设置 。‌‌‌

传递文件时使用"打包"功能创建压缩包，确保参考关系完整 。‌‌‌
