solidworks怎么做装配图

阅读数 4

SolidWorks 中制作装配图通常指基于 3D 装配体生成 2D‌工程图‌，主要流程包括‌准备装配体‌、‌新建工程图‌及‌标注完善‌三个阶段。

装配体准备与基础设置

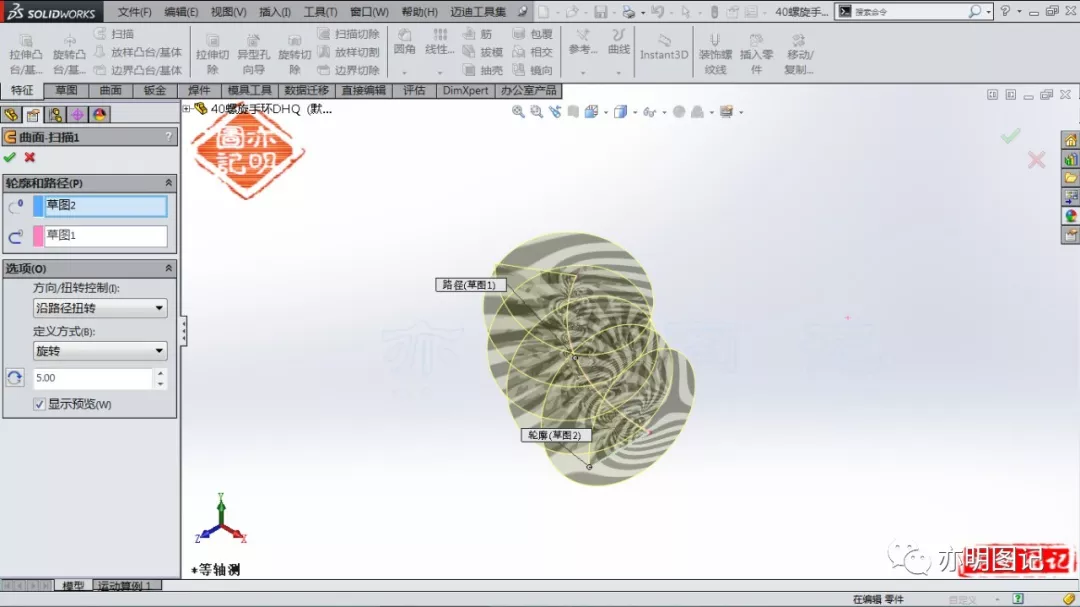

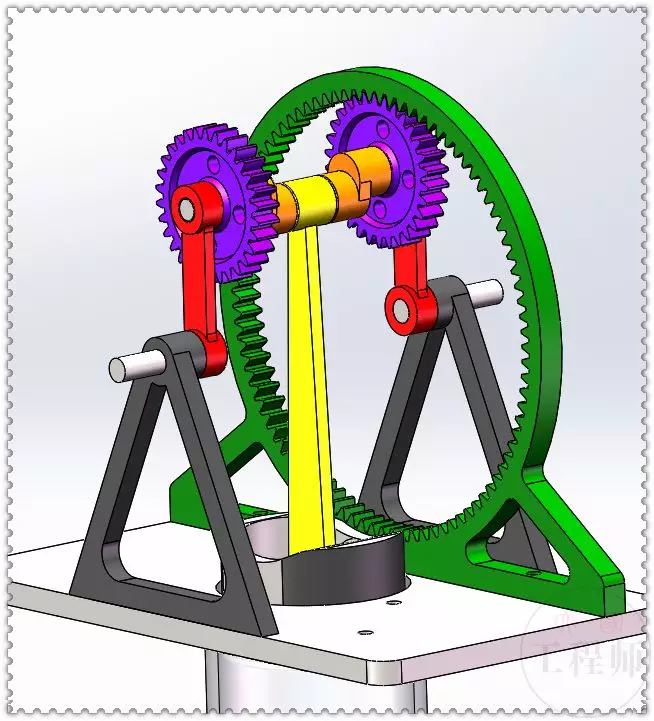

‌创建或打开装配体‌：启动软件后点击“文件”>“新建”>“装配体”，插入首个零件并固定，随后通过“插入零部件”加载其他零件。

‌定义配合关系‌：使用“配合”工具设定零件间的重合、同轴心等约束，确保装配位置准确，并可手动拖动检查运动干涉。

‌保存文件‌：完成 3D 装配后保存为 .SLDASM 格式，作为生成图纸的基础模型。‌‌‌

生成工程图与视图布局

‌新建工程图‌：在装配体界面点击“从零件/装配体制作工程图”，选择图纸模板与大小。

‌放置视图‌：从右侧“视图调色板”拖动主视图至图纸，利用“投影视图”、“剖视图”等功能补充多角度视图。

‌调整显示‌：在属性管理器中设置视图比例、显示样式（如隐藏边线），确保图纸清晰。‌‌‌

标注完善与明细表

‌尺寸与序号‌：使用“智能尺寸”标注关键装配尺寸，点击“自动零件序号”为各部件添加 ballo 序号。

‌插入 BOM 表‌：通过“表格”>“材料明细表”生成 BOM，关联零件属性自动填充数量与名称。

‌爆炸视图（可选）‌：若需展示装配顺序，可在装配体中创建“爆炸视图”，并在工程图中以爆炸状态显示。‌‌‌
