sw怎么把logo做到装配体中

在 SolidWorks（SW）中将 Logo 添加到装配体中，主要有两种主流方法：‌贴图（Appearance/Texture）‌ 和 ‌实体特征嵌入（拉伸/包裹等）‌。根据当前（2026年5月）的公开资料和最新操作习惯，推荐如下流程：

‌方法一：使用贴图（适用于表面显示，不改变几何）‌

适合用于渲染、展示或对模型几何无修改需求的场景。

‌准备 Logo 图像‌

推荐使用 ‌PNG 格式（带透明背景）‌，分辨率 ≥ 300dpi，避免模糊或锯齿 ‌‌

‌应用贴图到装配体中的零件‌

在装配体环境中，右键目标零件 → 选择 ‌“Appearance”‌ → 点击 ‌“Edit Appearance”‌ ‌‌

在材质浏览器中，切换到 ‌“Custom Textures”‌ 选项卡。

点击 ‌“Import Image”‌ 导入 Logo 文件 ‌‌

调整 ‌缩放比例、旋转角度、位置（UV映射）‌，确保 Logo 定位准确 ‌‌

点击 ‌√‌ 确认，Logo 将显示在所选面上。

✅ 优点：操作简单、非破坏性、支持透明背景。

❌ 缺点：仅视觉效果，不生成实际几何，不适合加工或3D打印。

‌方法二：通过主控零件创建 Logo 特征并复用（适用于真实3D特征）‌

适合需要在多个零件上‌批量添加一致 Logo‌（如铭牌、刻字等）的工程场景 ‌‌

‌创建 Logo 主控零件‌

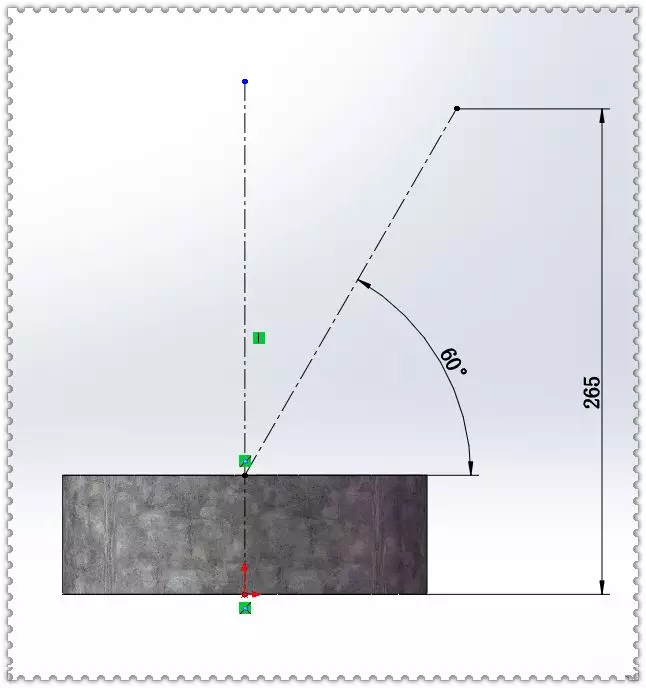

新建零件文件，插入草图于前视基准面。


使用 ‌“草图图片”‌ 导入 Logo ‌‌

用样条曲线描摹轮廓 → 拉伸切除生成 Logo 实体（建议拉伸高度设为 5mm 或材料厚度的 1/3）‌‌

右键拉伸特征 → 勾选 ‌“将特征传播到零件”‌（关键步骤，用于后续复用）‌‌

‌在装配体中插入并定位 Logo‌

将主控 Logo 零件插入装配体。

使用 ‌“三基准面定位法”‌ 或配合关系精确定位 ‌‌

对每个需要添加 Logo 的零件，使用 ‌“插入零部件 → 从块插入零件”‌ 或 ‌“复制特征”‌ 功能应用 Logo ‌‌

✅ 优点：生成真实几何，可用于 CAM、3D打印、模具设计。

❌ 缺点：操作较复杂，需提前规划。

‌补充技巧‌

‌曲面贴 Logo‌：使用 ‌“Wrap” 特征‌（插入 → 特征 → 包裹），设置深度为 0.1mm 适配圆柱/球面 ‌‌

‌性能优化‌：大型装配体中，将 Logo 转换为 ‌库特征 (.sldlfp)‌ 并启用 ‌轻化模式‌ ‌‌

‌批量处理‌：通过 ‌驱动尺寸表‌ 或 ‌方程式‌ 实现 Logo 尺寸自适应不同零件 ‌‌

如需详细图文教程，可参考：

SolidWorks 官方帮助：从零件生成装配体

CSDN：3步搞定复杂LOGO批量添加
