sw怎样复制草图到另一个图

阅读数 4

在 SolidWorks 中复制草图到另一个文件，主要有‌Ctrl+C/Ctrl+V 复制粘贴‌和‌设计树拖动复制‌两种方法，目标文件需保持打开状态。‌‌‌

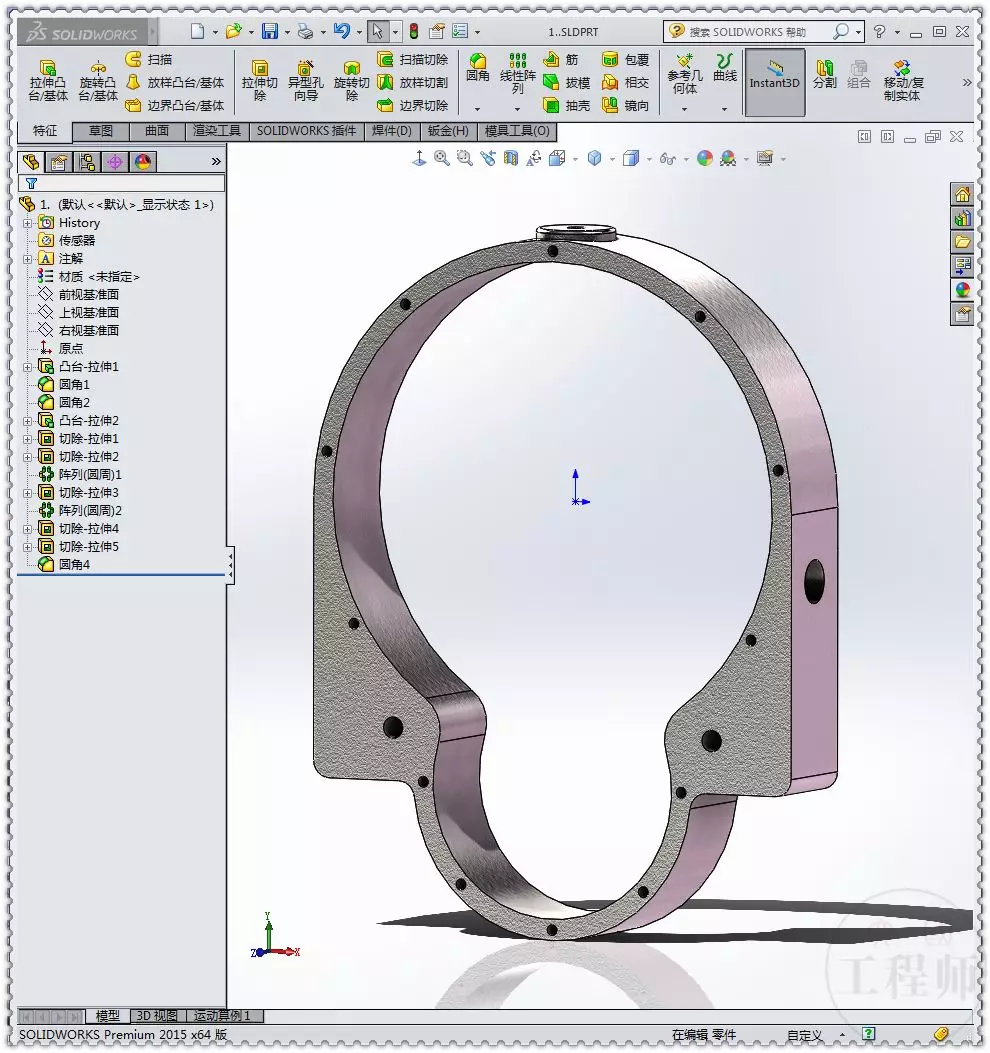

方法一：复制粘贴整个草图

‌选择源草图‌：在 FeatureManager 设计树中选择要复制的草图（需为关闭状态的草图）。

‌复制草图‌：按‌Ctrl+C‌或单击编辑>复制。

‌选择目标位置‌：打开目标零件/装配体/工程图，选择要粘贴的面或基准面。

‌粘贴草图‌：按‌Ctrl+V‌或单击编辑>粘贴，草图将粘贴到目标位置。‌‌‌

方法二：设计树拖动复制

‌选择草图‌：在 FeatureManager 设计树中选中要复制的草图实体。

‌拖动复制‌：按住‌Ctrl 键‌同时拖动草图到目标文件中，可实现跨文件复制。

‌同一文件内移动‌：若在同一文件中移动草图，按住‌Shift 键‌拖动即可。‌‌‌

方法三：草图实体复制（部分草图）

‌进入编辑模式‌：在源文件中进入草图编辑模式。‌‌‌

‌框选实体‌：用鼠标框选需要复制的草图线条，按‌Ctrl+C‌复制。‌‌‌

‌新建草图粘贴‌：在目标文件中选择面，进入草图模式，按‌Ctrl+V‌粘贴。‌‌‌

‌定位草图‌：可通过标注尺寸或制作块来定位复制的草图。

‌注意‌：目标文档必须处于打开状态才能粘贴草图；复制时可指定是否保留几何关系。‌‌‌
