solidworks修剪草图

在 SolidWorks 中修剪草图，主要使用 ‌“剪裁实体”‌（Trim Entities）命令，该命令提供多种修剪方式，适用于不同场景。以下是常用方法及操作要点：

‌常用修剪类型与操作步骤‌

‌强劲剪裁‌（默认最常用）

适用于快速删除多条相交或重叠的线段。

‌操作‌：

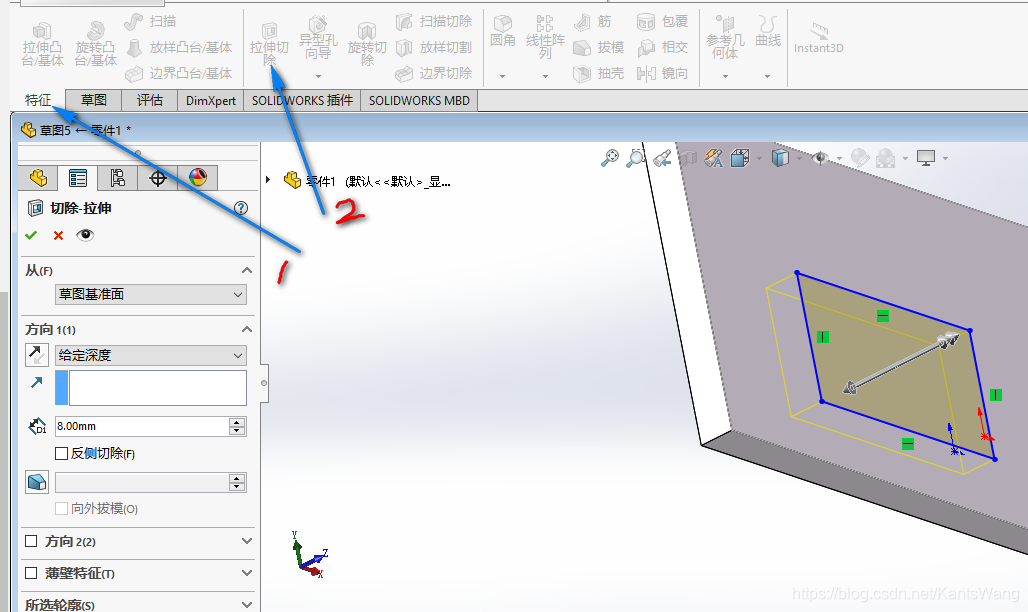

单击 ‌【草图】工具栏 → 【剪裁实体】‌（或通过菜单 ‌【工具】→【草图工具】→【剪裁】‌）。

在属性管理器中选择 ‌【强劲剪裁】‌。

‌按住鼠标左键并拖动‌，经过需要删除的线段部分，即可自动修剪。


‌剪裁到最近端‌

适合将某一线段修剪至与其最近相交的实体端点。

‌操作‌：

选择 ‌【剪裁到最近端】‌。

‌单击‌要修剪的线段，系统会自动将其裁剪至最近交点；若无交点，则整条线被删除。

‌边角‌（Corner）

用于修剪两条相交线段，保留虚拟交角部分（常用于清理交叉线）。

‌操作‌：


选择 ‌【边角】‌。

‌依次单击两条相交线段‌，系统会自动修剪多余部分。

‌在内剪除‌ / ‌在外剪除‌

用于基于两个边界实体，选择性删除内部或外部区域的草图。

‌操作‌：

选择 ‌【在内剪除】‌ 或 ‌【在外剪除】‌。

‌先选择两个边界实体‌（如两条平行线或一个圆），再选择要修剪的目标线段。

‌附加技巧‌


若希望修剪后保留线段为‌构造几何体‌（参考线），可在属性管理器中勾选 ‌“保留为构造几何体”‌ 选项 ‌‌

修剪过程中按住 ‌Shift 键‌ 可临时切换为 ‌延伸实体‌ 功能 ‌‌

对于 3D 草图，也可使用类似修剪命令，但需先激活 3D 草图平面 ‌‌

‌推荐资源‌

官方帮助文档：SolidWorks 草图修剪说明

视频教程：SolidWorks快速剪裁草图技巧 ‌‌

根据实际图形复杂度，优先尝试 ‌强劲剪裁‌ 或 ‌剪裁到最近端‌，效率最高。
