solidworks的从动和驱动尺寸

阅读数 4

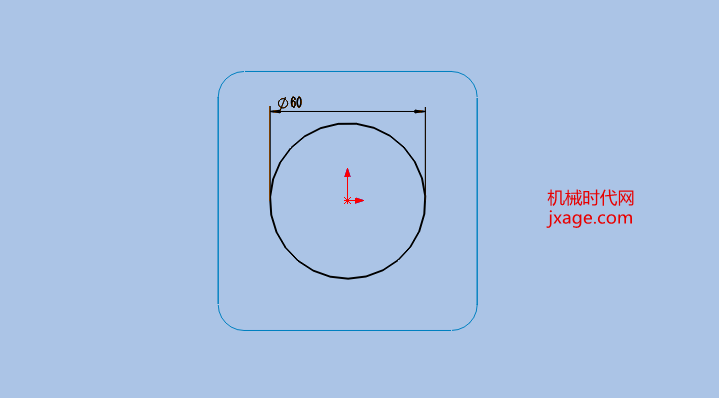

在 ‌SOLIDWORKS‌ 中，尺寸分为 ‌驱动尺寸‌ 和 ‌从动尺寸‌，二者在参数化设计中扮演不同角色：

‌驱动尺寸（Driven Dimension）‌

‌定义‌：由用户指定数值，‌驱动几何体的形状或大小‌。

‌特点‌：

修改数值会直接改变草图或模型。

默认情况下，新建的尺寸均为驱动尺寸。

颜色通常较深（如黑色）。

‌使用场景‌：用于精确控制几何关系，是参数化设计的核心。

‌从动尺寸（Driven Dimension）‌

‌定义‌：数值‌由几何体的实际状态决定‌，‌不能用于修改几何体‌。

‌特点‌：

修改数值无效，系统会提示“从动尺寸不可修改”。

颜色通常较浅（如灰色）。

用于‌参考或测量‌，例如工程图中的参考尺寸。

‌使用场景‌：

草图过定义时，系统自动将冲突尺寸设为从动。

工程图中插入的参考尺寸（如模型尺寸的副本）。

‌常见操作方式‌

‌切换状态‌：

右键单击尺寸 → 选择“设为从动”或“设为驱动”‌‌

‌设置从动‌：

在草图中选中尺寸 → 属性管理器中勾选“从动”‌‌

‌自动转换‌：

当草图因新增尺寸导致过定义时，若启用相关选项，SOLIDWORKS 会自动将冲突尺寸转为从动‌‌

‌注意事项‌

‌工程图中的尺寸‌：插入的模型尺寸默认为驱动（可修改模型），而手动添加的“参考尺寸”自动为从动（仅用于查看）‌‌

‌配合尺寸‌：在装配体中，距离、角度等配合也可设为从动，受其他部件运动影响‌‌

如需进一步操作指导，可参考官方帮助文档：

SOLIDWORKS Web Help - 将尺寸设为从动
