SolidWorks 绘图的核心逻辑是先绘制 2D 草图,再通过特征命令生成 3D 实体。
基本绘图流程

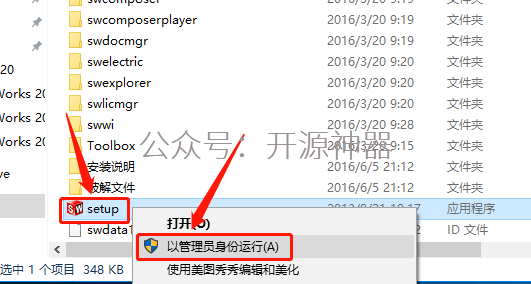

新建文件:启动软件后选择“零件”,进入绘图界面,熟悉菜单栏与设计树 。
百科
选择基准面:在设计树中选择前视、上视或右视基准面,点击“草图绘制”进入草图模式 。
绘制草图:使用草图工具栏绘制直线、圆、矩形等轮廓,构建模型截面 。
标注约束:使用“智能尺寸”标注长度与角度,添加几何关系(如相切、垂直)使草图完全定义(线条变黑)。
生成实体:点击“特征”中的“拉伸凸台”或“旋转凸台”,设置深度或角度后确认,完成 3D 建模 。
编辑修改:若需修改,可在设计树中右键点击草图或特征选择“编辑”。
常用草图工具
直线与矩形:点击对应图标,在绘图区点击起点和终点绘制,支持中心矩形或边角矩形 。
圆与圆弧:选择中心圆或三点圆,确定圆心和半径,也可绘制切线弧 。
槽口与多边形:工具栏中提供直槽口、多边形等专用工具,满足特定形状需求 。
百科
注意事项草图轮廓通常需闭合才能拉伸成实体,开放轮廓可能生成曲面 。
避免过定义或欠定义,确保草图状态为“完全定义”以保证模型稳定 。
不同版本界面可能略有差异,但核心操作逻辑一致,建议参考对应版本帮助文档 。
