当前位置：服务支持 >  技术文档 >  sw工程图尺寸变黄怎么恢复

sw工程图尺寸变黄怎么恢复

阅读数 1
点赞 0
article_banner
在 SolidWorks（SW）工程图中，‌尺寸变黄（或土黄色）通常表示该尺寸的几何参考已丢失‌，这类尺寸被称为“悬挂尺寸”或“悬空尺寸”。以下是恢复方法：

常见原因

模型中的边线、点、基准面等被修改或删除；

工程图中的尺寸无法再关联到原始几何特征；

修改零件后未同步更新工程图参考。

恢复方法

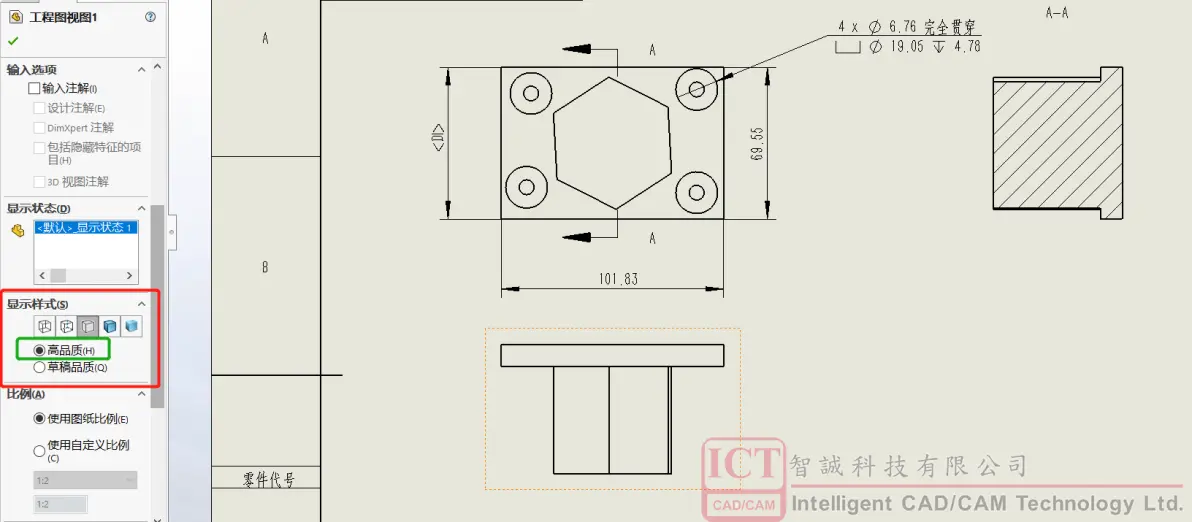

sw工程图尺寸变黄怎么恢复

‌选中变黄的尺寸‌

点击该尺寸，会看到尺寸线上出现‌红色小方块‌（表示丢失的参考点）。

‌重新附加参考‌

用鼠标‌拖动红色小方块‌，移动到模型中正确的边线、顶点或面；

当捕捉到有效几何体时（如出现“端点”、“中点”等提示），‌松开鼠标左键‌；

尺寸将恢复为正常颜色（通常为黑色）。

sw工程图尺寸变黄怎么恢复

‌若两端都丢失参考‌

可直接‌删除该尺寸‌，然后重新标注；

或使用右键菜单中的 ‌“重新附加”‌ 功能（适用于较新版本 SW，如 SW2026）‌‌

‌批量处理建议‌

若多个尺寸变黄，可逐个修复；

sw工程图尺寸变黄怎么恢复

为避免频繁出现此问题，‌标注时尽量选择边线而非点‌，因为点更容易在模型修改中消失‌‌

⚠️ 注意：部分旧版本（如 SW2016）在删除黄色尺寸时可能出现软件崩溃，此时可尝试‌拖动夹点调整位置‌或‌刷新模型‌后再操作‌‌

如需视频演示，可参考以下资源：

SolidWorks实用小技巧之30秒教你解决sw黄色尺寸线

SW技巧分享——零件更改导致出现棕色尺寸怎么办
