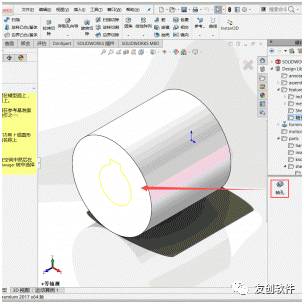

solidworks草图颜色设置

在 SolidWorks 中设置草图颜色，主要有以下几种常用方法，适用于不同场景（如整体草图颜色、单一线段颜色、完全定义状态提示等）：

‌一、修改整个草图的颜色‌

‌方法一：通过右键菜单‌

退出草图编辑状态。

在 FeatureManager 设计树或图形区域中，‌右键点击草图名称‌。

选择 ‌【草图颜色】‌ → 从标准颜色中选择目标颜色（如红色、绿色等）‌‌

‌方法二：通过系统选项设置默认颜色‌

点击 ‌【工具】→【选项】→【系统选项】→【颜色】‌。

在“颜色方案设置”中找到 ‌【草图未激活】‌ 项。

点击 ‌【编辑】‌，选择所需颜色（如绿色），确定后新建草图将使用该颜色‌‌


‌二、修改草图中单一线段的颜色‌

‌前提‌：需处于草图编辑状态。

‌步骤‌：

在草图中选中目标线段（可按住 Ctrl 多选）。

在左下角出现的 ‌【线型】工具栏‌ 中，点击 ‌【线色】‌ 按钮。

从颜色面板中选择目标颜色（如红色、绿色等）‌‌

⚠️ 注意：此功能需确保 ‌【线型】工具栏‌ 已启用。若未显示，可右键工具栏区域 → 勾选 ‌【线型】‌。

‌三、理解草图颜色的默认含义（非手动设置）‌

SolidWorks 默认使用颜色反映草图定义状态：

‌蓝色‌：草图未完全定义（自由度未约束）。

‌黑色‌：草图已完全定义（位置和尺寸被完全约束）‌‌

此为系统默认行为，‌不能通过常规颜色设置关闭‌，但可通过【选项】→【系统选项】→【草图】→ 取消勾选 ‌【使用颜色指示草图状态】‌ 来禁用‌‌

‌四、其他相关说明‌

‌草图“块”（Block）的颜色‌：需通过 ‌【编辑】→【外观】→【草图/曲线颜色】‌ 单独设置‌‌

‌标注（尺寸）颜色‌：不能通过图层颜色直接控制，需使用右键菜单或属性管理器修改‌‌

‌自定义颜色‌：可通过 ‌外观 PropertyManager‌ 创建 RGB 或 HSV 自定义色样块‌‌

如需官方详细操作指引，可参考：

SOLIDWORKS 草图/曲线颜色 PropertyManager ‌‌
