solidworks两侧对称

阅读数 2

在 SolidWorks 中，“两侧对称”通常指‌拉伸凸台或拉伸切除‌时，以草图基准面为中心，向‌两个方向对称拉伸‌材料。以下是关键要点：

核心概念

‌输入数值含义‌：输入的数值是‌拉伸特征的总长度‌（即两侧之和），而非单侧长度 ‌‌

例如：输入 20 mm，则草图基准面两侧各拉伸 10 mm，总长为 20 mm。

‌适用操作‌：主要用于 ‌拉伸凸台（Extruded Boss/Base）‌ 和 ‌拉伸切除（Extruded Cut）‌ ‌‌

‌基准面作用‌：拉伸以所选草图基准面为对称中心，向两侧延伸 ‌‌

操作步骤（以拉伸凸台为例）

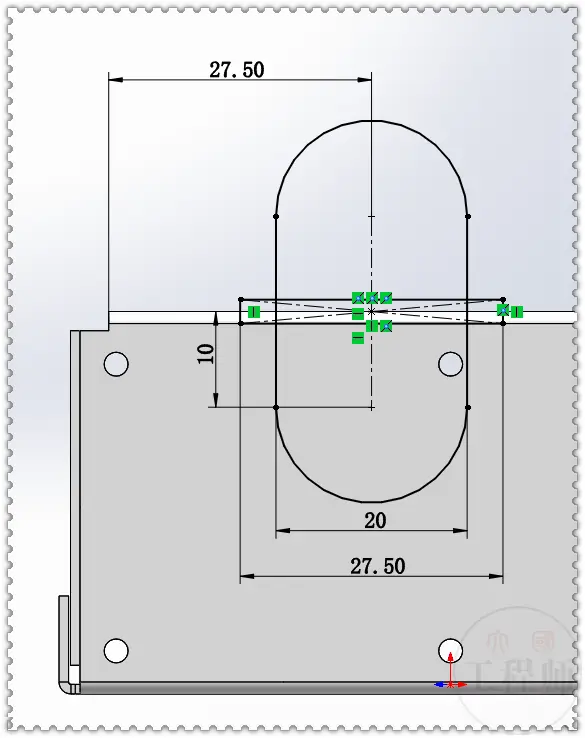

在前视/上视/右视基准面绘制草图。

点击 ‌“拉伸凸台”‌ 工具。

在属性管理器中，设置 ‌“方向1”‌ 为 ‌“两侧对称”‌。

输入‌总拉伸长度‌（如 10 mm、25 mm 等）‌‌

常见误区提醒

❌ 错误理解：认为输入的是单侧长度 → 实际是‌总长‌ ‌‌

✅ 正确做法：若需单侧拉伸 10 mm，应使用“单向拉伸”而非“两侧对称”。

其他对称相关功能

‌对称配合（Assembly Symmetric Mate）‌：用于装配体中快速对称布置零部件 ‌‌

‌镜向实体（Mirror Entities）‌：在草图中创建对称几何 ‌‌

‌Instant3D 快捷操作‌：按住 ‌M 键‌ 可快速启用对称拉伸 ‌‌

如需官方帮助文档，可参考：

SolidWorks 2024 拉伸终止条件说明

SolidWorks 2026 对称造型指南
