solidworks中输入转为零件

阅读数 3

在 SolidWorks 中将输入文件转为零件，主要有‌三种场景‌：‌3D 格式文件（STEP/IGES）转零件‌、‌2D 图纸（DXF/DWG）转 3D 零件‌、‌装配体/多实体拆分为独立零件‌。

3D 格式文件转零件

‌直接另存为‌：打开 STEP/IGES 文件后，点击【文件】→【另存为】，选择‌.SLDPRT‌格式保存。

‌输入实体转独立零件‌：在设计树中右键点击"输入"节点，选择‌"插入到新零件"‌，可将单个实体保存为独立零件文件。

‌批量转换‌：使用 SolidWorks 自带的‌Task Scheduler‌工具，可批量将 STEP/X-T 格式转为零件格式。‌‌‌

2D 图纸转 3D 零件

打开 DXF/DWG 文件时，在输入对话框中选择‌"输入到新零件"‌和‌"2D 草图"‌选项。‌‌‌

设置单位为毫米，勾选添加约束和输入尺寸，完成后图形将作为草图导入新零件中。

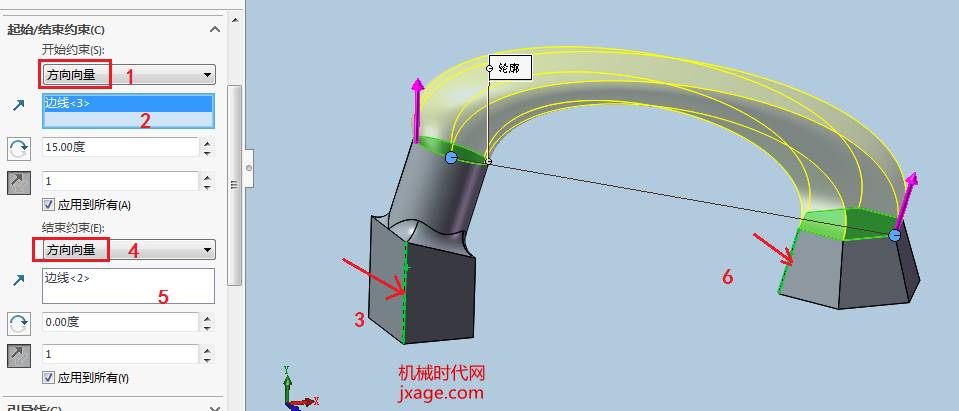

基于导入的草图进行拉伸、旋转等操作生成 3D 模型。

装配体/多实体转零件

‌保存实体‌：选择【插入】→【特征】→【保存实体】，可定义各部件名称并自动保存为独立零件。

‌另存为零件‌：将装配体另存为.prt 格式，勾选‌"包括所有参考的零件"‌和‌"包括虚拟零件"‌ 。

‌官方方法‌：通过"装配体另存为零件"PropertyManager，可基于可见性、体积等条件简化保存的零件。‌‌‌
