sw中怎么画剖面图

在 SolidWorks 中绘制剖面图主要分为‌工程图剖面视图‌和‌模型剖面视图‌两种场景，核心是通过剖切线或基准面切割模型以显示内部结构。‌‌‌

工程图中创建剖面视图

这是最常用的出图方式，用于生成二维剖视图。

‌启动工具‌：打开工程图，单击“剖面视图”（工程图工具栏）或选择“插入> 工程视图> 剖面”。

‌绘制剖切线‌：在父视图中绘制剖切线，可选择‌自动开始剖面视图‌（竖直、水平、对齐）或手动绘制草图直线。

‌放置视图‌：移动指针预览剖面位置，单击放置剖面视图，可在 PropertyManager 中设置剖切比例和对齐方式。


‌调整设置‌：如需隐藏剖切线，右键单击剖切线选择“隐藏剖面线”；对于装配体或筋特征，可在对话框中设定剖切选项。‌‌‌

模型中查看剖面视图

用于在 3D 环境下动态查看零件或装配体内部。


‌启用剖面‌：在零件或装配体文档中，单击“剖面视图”（视图工具栏）或“视图> 显示> 剖面视图”。

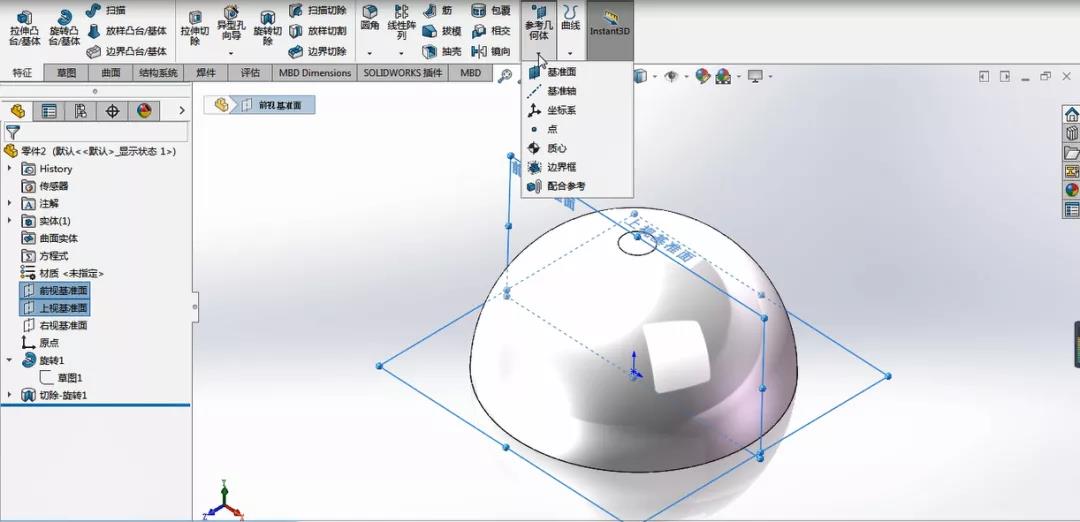

‌定义剖面‌：在 PropertyManager 中选择剖面方法（‌平面‌或‌分区‌），指定基准面或绘制草图定义剖切位置。

‌控制显示‌：可调整偏移距离、旋转角度，选择显示或隐藏剖面盖，并可设置剖面透明度以观察内部细节。‌‌‌

断开的剖视图（局部剖）

适用于仅需展示局部内部细节的情况。

‌绘制轮廓‌：在工程图视图中，单击“断开的剖视图”，使用样条曲线绘制‌闭合轮廓‌。

‌设定深度‌：输入切除深度或在视图中选取几何体来指定深度，材料将被移除以展现内部。

‌完成操作‌：确认后即可在原有视图上生成局部剖切效果，无需生成独立视图。‌‌‌
