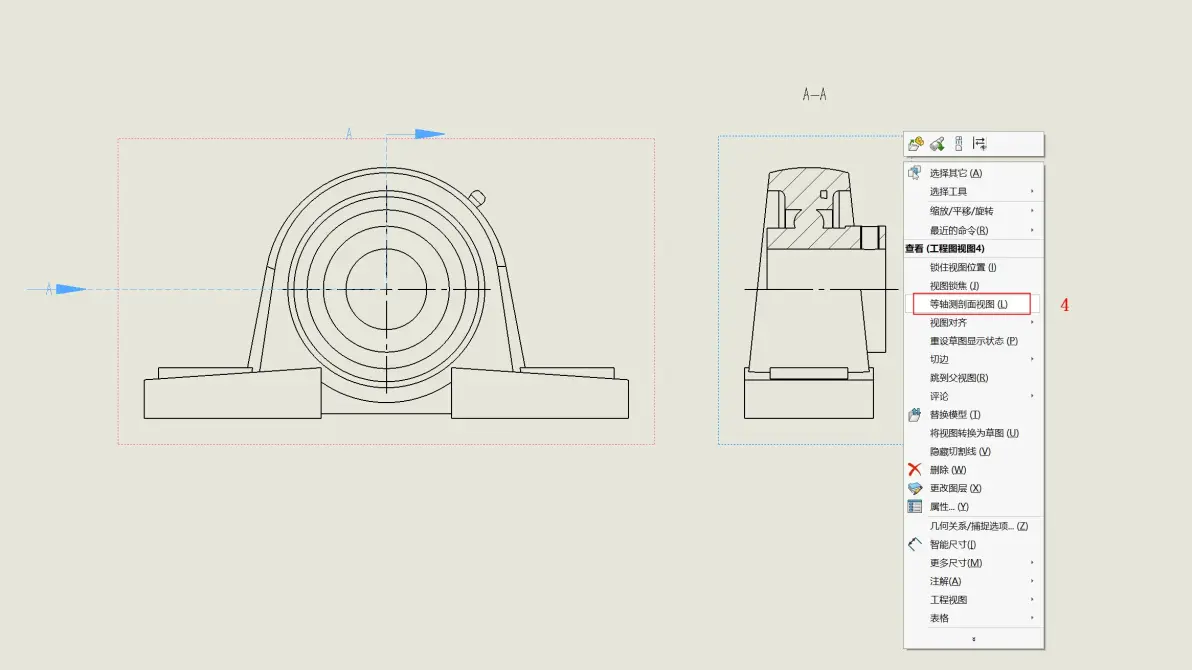

在 SolidWorks(SW) 中绘制 断开的剖视图(Broken-Out Section),用于局部剖切展示内部结构,操作步骤如下:操作步骤
打开工程图,选择要添加断开剖视图的视图(如主视图、俯视图等)。
启动命令:点击 “工程图工具栏” 上的 “断开的剖视图” 图标;
或通过菜单栏:插入 > 工程图视图 > 断开的剖视图
绘制闭合轮廓:鼠标光标变为带样条曲线图标的铅笔;
在视图中绘制一个 闭合轮廓(通常为样条曲线),起点与终点必须重合
若需规则形状(如矩形、圆形),可先在 “草图”选项卡 中绘制该形状,再选中它并点击“断开的剖视图”命令
设置剖切深度:在左侧 PropertyManager 中,通过以下任一方式指定深度:直接输入 数值;
点选模型上的 边线(线性边控制平面位置,圆弧边使剖切面通过圆心)
预览与确认:勾选 “预览” 查看剖切效果;
调整深度或轮廓至满意后,点击 “确定” 完成
注意事项断开的剖视图是 现有视图的一部分,不是独立视图
可在 局部视图、剖面视图、交替位置视图 中继续添加断开剖视图
若在爆炸视图中使用,无法解除爆炸状态
剖切面会自动添加剖面线,可通过 PropertyManager 控制是否包含扣件或特定零部件
推荐学习资源
SolidWorks官方帮助文档:断开的剖视图
B站教程:SolidWorks工程图零基础到精通(含断开剖视图演示)
上面方法适用于 SolidWorks 2024–2026 版本,操作界面和流程基本一致。
