solidworks任意剖面图

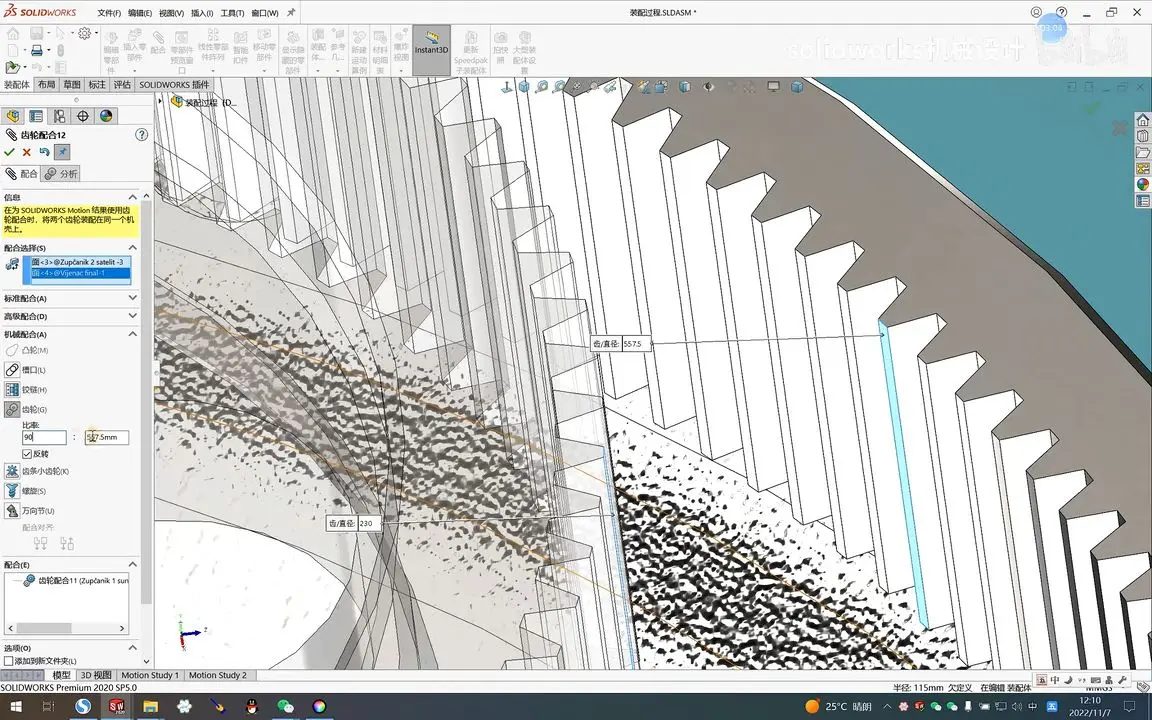

在 SolidWorks 中创建‌任意剖面图‌（即非标准方向、任意角度的剖切视图），主要通过‌工程图中的剖面视图工具‌实现。以下是关键操作步骤和要点：

‌创建任意剖面图的核心方法‌

‌使用自定义剖切线‌：在工程图中绘制一条任意角度的直线作为剖切线，然后基于该线生成剖面视图。

‌支持多种剖切类型‌：

单段斜线（任意角度）

多段折线（阶梯剖）

带圆弧的剖切线（旋转剖）

‌操作步骤‌

‌打开工程图‌，选择要剖切的‌父视图‌（如主视图、俯视图等）。

‌启动剖面视图命令‌：

点击工具栏中的 ‌“剖面视图”‌ 按钮（位于“工程图”工具栏）。


或通过菜单：‌插入 > 工程视图 > 剖面‌。

‌绘制剖切线‌：

在父视图中‌点击起点‌，然后‌拖动并点击终点‌，形成一条任意角度的直线。

也可先在草图中绘制好剖切线，选中该线后再点击“剖面视图”工具。

‌放置剖面视图‌：

系统会预览剖切效果，拖动到合适位置后‌单击确认‌。

‌可选设置‌（通过剖面视图 PropertyManager）：

‌反转方向‌：调整剖切方向。

‌添加等距‌（如凹口、圆弧等）。

‌强调轮廓‌：加粗切除面边缘（符合 ISO 标准）。

‌隐藏剖切线‌：右键剖切线 → “隐藏剖切线”。


‌注意事项‌

‌剖切线必须完全穿过视图边界框‌，否则生成的是‌局部剖视图‌（Partial Section）‌‌

若需‌多段剖切‌（如阶梯剖），可绘制折线，但需确保线段连续且形成通路‌‌

‌任意角度剖切‌不依赖基准面，直接由草图直线定义，灵活性高‌‌

‌参考资料‌

SolidWorks 官方帮助文档：工程图中的剖面视图 ‌‌

手动创建剖面视图指南：手动创建剖面视图 ‌‌

入门视频演示（含任意角度剖切）：SolidWorks入门5.9剖面视图介绍 ‌‌
