solidworks频率分析

在 ‌SOLIDWORKS Simulation‌ 中进行 ‌频率分析‌（也称模态分析），目的是确定结构的 ‌固有频率‌ 和对应的 ‌振型‌（模式形状），以避免共振风险、评估动态性能并优化设计。

‌核心概念‌

‌固有频率‌：结构在无外力作用下自由振动的自然频率，单位为赫兹（Hz）。

‌振型‌：结构在某一固有频率下振动的形态。

‌刚体模态‌：无约束或约束不足时出现的前6阶近零频率模态，对应平移和转动自由度，无工程意义。

‌共振风险‌：当外部激励频率与固有频率偏差 ≤10% 时，易引发共振，导致结构破坏‌‌

‌基本操作步骤‌

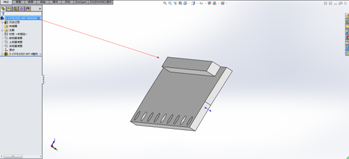

‌启用插件并创建算例‌

确保已激活 ‌SOLIDWORKS Simulation‌ 插件。

切换至 ‌Simulation 标签页‌ → 点击 ‌“算例” → “新算例”‌ → 类型选择 ‌“频率”‌ → 命名后确认‌‌

‌应用材料‌

在算例树中右键零件 → ‌“应用/编辑材料”‌。

从内置库（如“合金钢”）中选择，或自定义输入 ‌弹性模量、泊松比、密度‌‌‌

‌定义约束（关键！）‌

根据实际安装状态添加夹具（如 ‌固定几何体‌、销钉等）。


无约束时可启用 ‌“使用软弹簧使模型稳定”‌（在算例属性 → 求解器中设置）‌‌

‌划分网格‌

右键 ‌“网格” → “生成网格”‌。

推荐使用 ‌高质量网格‌ 或 ‌基于曲率的自动网格‌；复杂区域可局部加密‌‌

‌设置分析参数‌

右键算例名称 → ‌“属性”‌ → 设置 ‌“模式数”‌（通常 ≥5，无约束时建议 ≥11 以包含刚体模态）‌‌

求解器一般选 ‌“自动”‌ 或 ‌“Direct sparse”‌（含载荷时不能用 FFEPlus）‌‌

‌运行分析‌

右键算例 → ‌“运行”‌，等待求解完成‌‌

‌结果解读‌

‌列举共振频率‌：右键 ‌“结果” → “列举共振频率”‌，查看各阶频率（忽略接近 0 Hz 的刚体模态）‌‌

‌查看振型‌：双击 ‌“模态1”、“模态2”‌ 等，观察变形形态（红色为最大位移区）‌‌

‌动画显示‌：右键模态 → ‌“动画”‌，直观观察振动模式‌‌

‌注意事项‌

‌装配体分析‌：仅支持 ‌“接合”‌ 和 ‌“自由”‌ 两种接触条件；避免使用 ‌“无穿透”‌ 或 ‌“螺栓接头”‌‌‌

‌载荷影响‌：若含离心力、重力等，需在 ‌外部载荷‌ 中添加，此时不能使用 FFEPlus 解算器‌‌

‌模型简化‌：删除小倒角、非关键孔等细节，保留关键结构（如悬臂、薄壁）以提升效率‌‌

‌典型应用场景‌

风扇叶片在不同转速下的频率变化（通过 ‌设计情形‌ 批量分析）‌‌

发动机支架在额定转速范围内是否发生共振‌‌

避免电机、泵体等旋转设备因激励频率接近固有频率而失效‌‌

如需详细图文教程，可参考官方帮助文档：SOLIDWORKS 频率分析帮助。
