在 SolidWorks 中进行 力矩分析,主要通过 Motion Study(运动算例) 和 Simulation(有限元分析) 模块实现。根据公开资料,以下是关键要点:一、适用场景与前提条件
力矩只能施加于可承受弯矩/扭矩的单元类型:板金(Shell)单元:每个节点有6个自由度,可直接施加力矩。
实体(Solid)单元:每个节点仅3个自由度,不能直接施加力矩;需转换为分布力或远程载荷
横梁(Beam)单元:支持力/力矩载荷,适用于结构分析
分析类型选择:运动学分析:仅考虑运动学,不计算力/力矩。
运动分析(Motion Analysis):包含惯性效应,可计算力、力矩、反作用力等
静态/非线性结构分析:用于应力应变分析,力矩需等效为载荷施加
二、操作步骤(以 Motion 分析为例)
创建运动算例
点击 <插入> → <新建运动算例> → 选择 Motion 分析
施加力矩载荷
在 外部载荷 中选择 力矩。

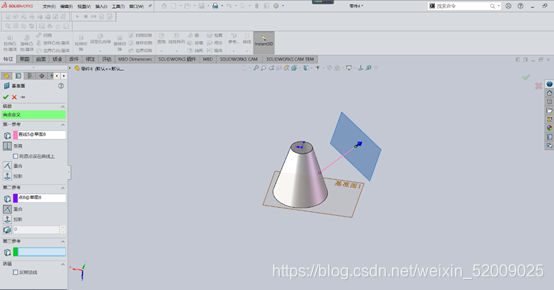

选择作用面(如圆柱面),按 右手定则 定义绕参考轴的扭矩方向
输入力矩数值(单位:N·m)
设置约束与驱动
添加 旋转马达 或 角度/速度驱动 以模拟运动
定义接触、摩擦、重力等环境条件
运行仿真并提取结果
点击 “计算” 运行仿真。
在 结果与图解(Results and Plots) 中:类别选择 “力矩”。
子类别选择 “马达力矩”、“摩擦力矩” 或 “反作用力矩”。
可选择相对于全局坐标系或零件坐标系的分量(X/Y/Z)
生成力矩曲线图
系统自动输出 力矩-时间曲线,可用于评估峰值力矩、动态响应等
三、注意事项
实体模型施加力矩的替代方法:若使用实体单元,可通过 远程载荷(Remote Load) 或 分布压力/力 模拟等效力矩效果
验证理论计算:SolidWorks 仿真可与手算力矩(如机械臂关节力矩)交叉验证,识别忽略的柔性、耦合效应等
单位一致性:确保模型单位为 SI 制(m, kg, s),避免结果偏差
四、推荐学习资源
SolidWorks 官方帮助文档 - 力矩图解
B站 SolidWorks 运动仿真教程(含力矩)
CSDN 博客:机械臂动态力矩仿真实战
如需具体操作演示,建议结合实际模型按上述流程逐步设置。
