sw力学仿真

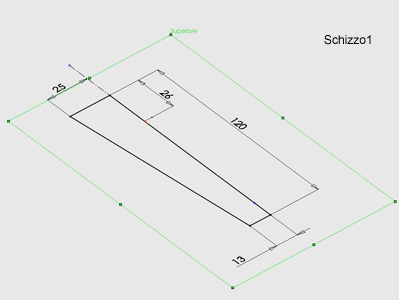

‌SW力学仿真‌通常指在 ‌SolidWorks Simulation‌（SolidWorks 自带的有限元分析模块）中进行的结构力学仿真，广泛用于验证产品在真实载荷条件下的强度、刚度、稳定性等性能。

常见仿真类型

‌静力学分析‌：评估结构在恒定载荷下的应力、应变和位移。

‌动力学分析‌：研究随时间变化的载荷影响，如振动、冲击等。

‌热分析‌：模拟温度场分布及热应力。

‌疲劳分析‌：预测材料在循环载荷下的寿命。

‌屈曲分析‌：判断结构在压缩载荷下的稳定性（如压杆失稳）。

‌拓扑优化 / 尺寸优化‌：基于仿真结果进行轻量化或性能优化设计。

静力学仿真基本流程（适用于新手）

‌启用插件‌：在 SolidWorks 中打开 ‌Simulation‌ 插件（通过“工具 → 插件”或顶部工具栏）。


‌新建算例‌：选择 ‌“静应力分析”‌（Static Structural Analysis）。

‌定义材料‌：为零件或装配体分配材料（如钢、铝等），系统会自动读取弹性模量、泊比等属性。

‌设置边界条件‌：

‌夹具（约束）‌：如固定几何体、轴承支撑等，模拟实际安装状态。

‌外部载荷‌：施加力、压力、重力等。

‌网格划分‌：

可使用默认网格，或对关键区域（如孔边、倒角）进行局部细化。

网格越细，精度越高，但计算时间越长。

‌运行求解‌：点击“运行”，软件基于有限元法（FEA）计算结果。

‌查看结果‌：


应力云图（识别高应力区域）

位移图（评估变形量）

安全系数（判断是否失效）

✅ ‌提示‌：新手建议从简单静力学案例入手，逐步掌握模型简化、边界条件设置等技巧 ‌‌

实用资源推荐

‌官方教程‌：SolidWorks 官方帮助文档

‌实战指南‌：CSDN博客 - SolidWorks Simulation 进阶指南 ‌‌

‌汽车工业应用案例‌：汽车工业中的 SW 仿真教程 ‌‌

‌软体机械手仿真（含接触与大变形）‌：CSDN 软体机械手仿真教程 ‌‌


注意事项

‌模型简化‌：去除小孔、倒角等不影响结果的细节，可显著提升计算效率 ‌‌

‌避免过度约束‌：否则会导致应力奇异或结果失真 ‌‌

‌网格收敛性检查‌：逐步细化网格，观察结果是否趋于稳定 ‌‌

‌非线性问题‌：若涉及大变形、接触或塑性材料，需启用非线性分析选项 ‌‌

如需具体操作指导（如某类零件的仿真设置），可进一步说明应用场景。
