solidworks消除拼接线

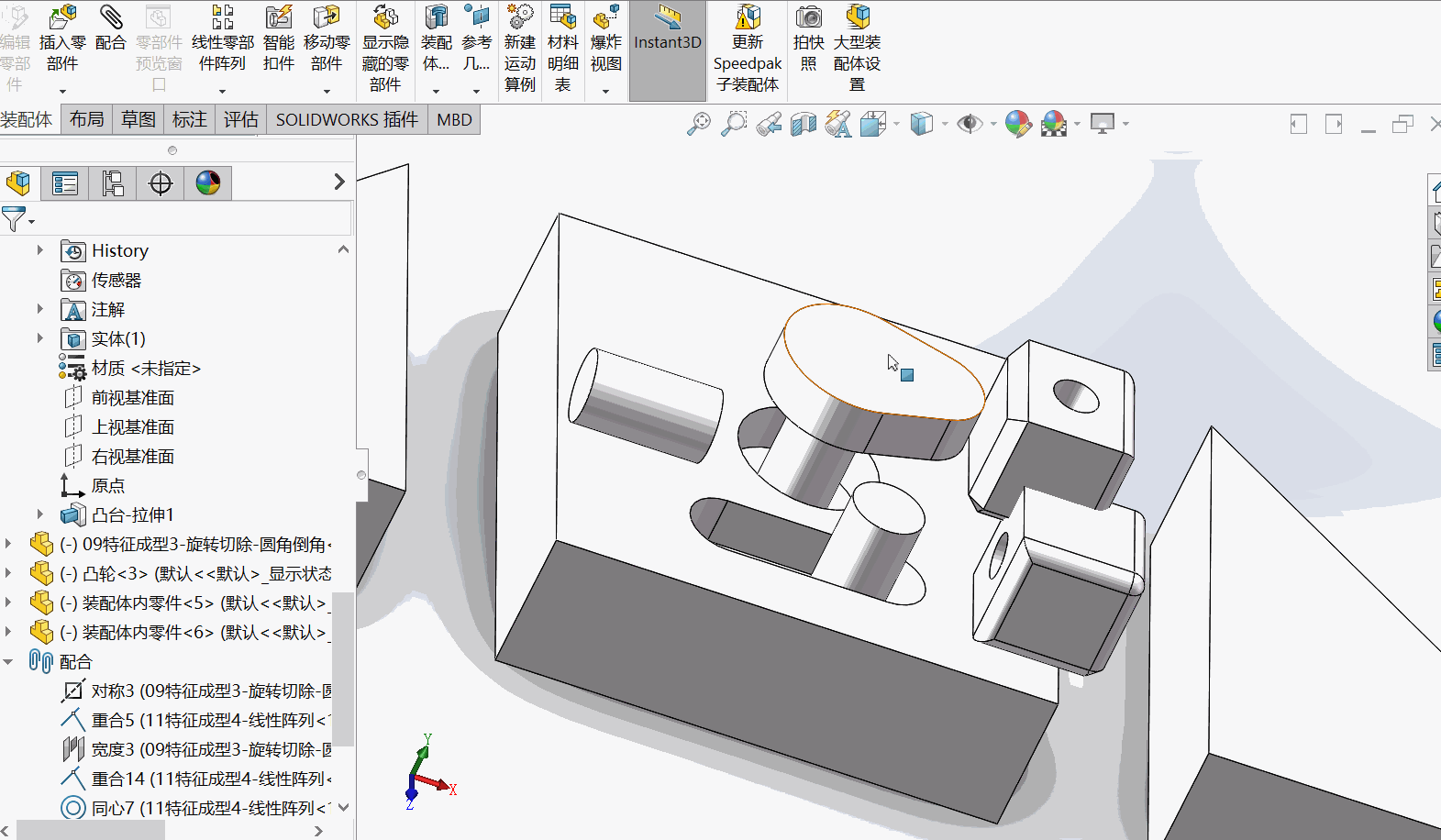

在 SolidWorks 中消除拼接线需根据具体场景采用不同方法，主要包括‌调整导入导出设置‌、‌缝合曲面公差‌、‌组合实体‌三种方式。

导入导出文件接缝处理

‌导出时消除接缝‌：点击【文件】→【另存为】，选择 STEP 或 IGS 格式，点击【选项】，取消勾选"分割周期面"。‌‌

‌导入时消除接缝‌：进入【选项】→【系统选项】→【导入】，取消"启用 3D Interconnect"勾选，同时勾选实体和曲面里的"合并实体"。‌‌


曲面缝合缝隙处理

单击【插入】→【曲面】→【缝合曲面】，选择要缝合的面和曲面。‌‌‌


在 PropertyManager 中选定‌缝隙控制‌，查看缝合公差。‌‌‌

如有必要可‌修改缝合公差‌，将公差增大到缝隙范围内以闭合缝隙，或减小公差打开缝隙。‌‌‌

选择‌合并实体‌将面与相同内在几何体进行合并。‌‌‌

实体多余边线处理

使用【插入】→【组合】→【连结面】来处理中间多余线。‌‌

或利用同步建模工具条里的‌移动面命令‌，移动距离超过所要消除的线的位置。‌‌

对于样条曲线，可使用工具→样条曲线工具→‌套合样条曲线‌，选择需要套合的线后确定。‌‌‌

注意：部分第三方教程来源非官方，操作路径可能因软件版本略有差异，建议以 SolidWorks 官方帮助文档为准。
