当前位置：服务支持 >  技术文档 >  solidworks扫描特征的使用

solidworks扫描特征的使用

阅读数 8
点赞 0
article_banner
SolidWorks 扫描特征是通过‌沿指定路径移动轮廓‌来生成基体、凸台、切除或曲面的建模方法，适用于创建沿轨迹延伸的复杂形状 。‌‌

百科‌基本操作步骤

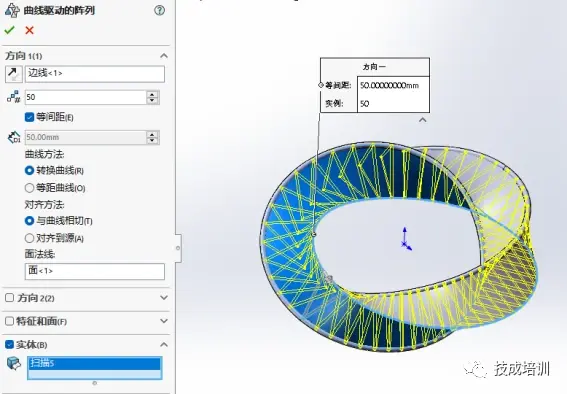

solidworks扫描特征的使用

‌绘制路径草图‌：优先创建扫描路径，确定特征延伸轨迹，可以是 2D 或 3D 草图 。

‌绘制轮廓草图‌：在路径起点所在的基准面上绘制截面轮廓，实体扫描轮廓‌必须为闭环‌ 。

‌添加几何关系‌：在轮廓与路径之间添加‌穿透约束‌，确保截面平面与路径精准接触，这是创建成功的关键 。

‌执行扫描命令‌：点击“扫描凸台/基体”，在属性管理器中分别选择轮廓和路径，确认无误后点击确定 。‌‌‌

solidworks扫描特征的使用

关键规则与约束

‌相交要求‌：路径的起点必须位于轮廓的基准面上，且路径必须与截面平面交叉 。

‌自相交限制‌：无论是截面、路径还是生成的实体，都不能出现自相交叉的情况，否则特征创建失败 。

‌曲面例外‌：若进行曲面扫描，截面轮廓可以是开放的，但实体特征必须闭合 。‌‌‌

solidworks扫描特征的使用

高级选项设置

‌引导线‌：可添加一条或多条引导线控制扫描过程中的形状变化，引导线必须与轮廓重合 。

‌扭转控制‌：提供“随路径变化”、“保持法向不变”或“指定扭转角度”等选项，用于调整轮廓沿路径的方向 。

‌圆形轮廓‌：可直接使用圆形轮廓选项沿草图直线或边线创建实体杆或空心管筒，无需单独绘制轮廓草图 。‌‌‌
