solidworks扫描圆形轮廓

阅读数 5

在 SolidWorks 中使用‌扫描圆形轮廓‌功能，可快速创建沿指定路径延伸的圆柱形实体（如杆、管等），无需预先绘制截面草图。以下是关键操作要点：

操作步骤

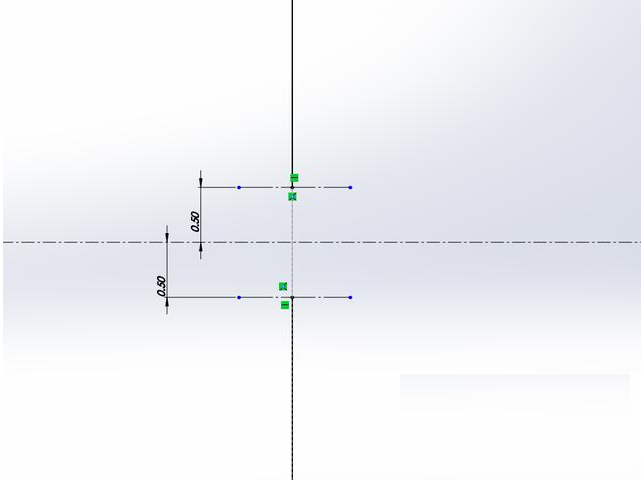

‌创建扫描路径‌

在任意基准面（如上视基准面）绘制一条‌2D 或 3D 草图曲线‌作为扫描路径（直线、样条曲线、螺旋线等均可）‌‌

‌启动扫描命令‌

点击 ‌“特征”工具栏中的“扫描”按钮‌，或通过菜单栏选择 ‌插入 → 凸台/基体 → 扫描‌‌‌

‌选择圆形轮廓选项‌

在扫描属性管理器中，勾选 ‌“圆形轮廓”‌ 选项‌‌

直接输入所需‌圆的直径‌（例如 3mm、4mm 等）‌‌

‌设置路径与确认‌

在图形区域中选择之前绘制的‌草图曲线作为扫描路径‌‌‌

预览无误后点击 ‌确定‌，生成扫描实体‌‌

注意事项

‌无需额外基准面‌：使用圆形轮廓时，系统自动处理截面，‌不需要创建垂直基准面或绘制圆形草图‌‌‌

‌薄壁选项‌：若需创建空心管状结构，可勾选 ‌“薄壁特征”‌ 并设置壁厚‌‌

‌路径要求‌：路径可以是开环或闭环，但‌不能与轮廓自交‌，且应与轮廓平面相交‌‌

应用场景示例

创建‌弹簧‌：结合螺旋线 + 圆形轮廓扫描‌‌

制作‌镂空网状笔筒‌：用螺旋线作为路径，配合阵列生成重复网纹‌‌

建模‌莫比乌斯环边缘‌：使用圆形轮廓沿复杂边线扫描‌‌

如需详细操作演示，可参考官方帮助文档：SolidWorks 扫描轮廓说明 ‌‌
