以下是基于2026年最新公开资料整理的 SolidWorks 实战技巧，涵盖建模、装配、工程图及操作效率提升等方面，适合日常设计工作快速上手、提高效率。
一、高效建模技巧
复杂弹簧建模（压簧）
使用“多段螺旋线 + 3D草图拼接 + 扫描成型”法，可精准创建两端并紧磨平、中间为有效工作区的标准压簧。关键在于分段创建螺旋线后，用3D草图组合为连续路径，避免扫描接痕或扭曲
镂空结构快速生成（如笔筒）
利用“扫描 + 圆周阵列”组合：拉伸底座；
螺旋线定义波浪路径；
扫描生成单条网状线；
镜像对称后，用圆周阵列一次性填充整圈
倾斜/非标准基准面创建
选择目标面 + 按住 Ctrl 再选参考边线（如上边线），再调用基准面命令，可快速生成任意方向的基准面，适用于倾斜结构
草图移动技巧
编辑草图时，框选所有实体 → 按住 Ctrl 并拖动某一点 → 若释放鼠标前 取消 Ctrl，则为移动；若保留 Ctrl，则为复制
曲面复制（无缝复制）
使用“偏移曲面”命令，设置偏移距离为 0，即可实现曲面复制，适用于不规则几何体的表面复用

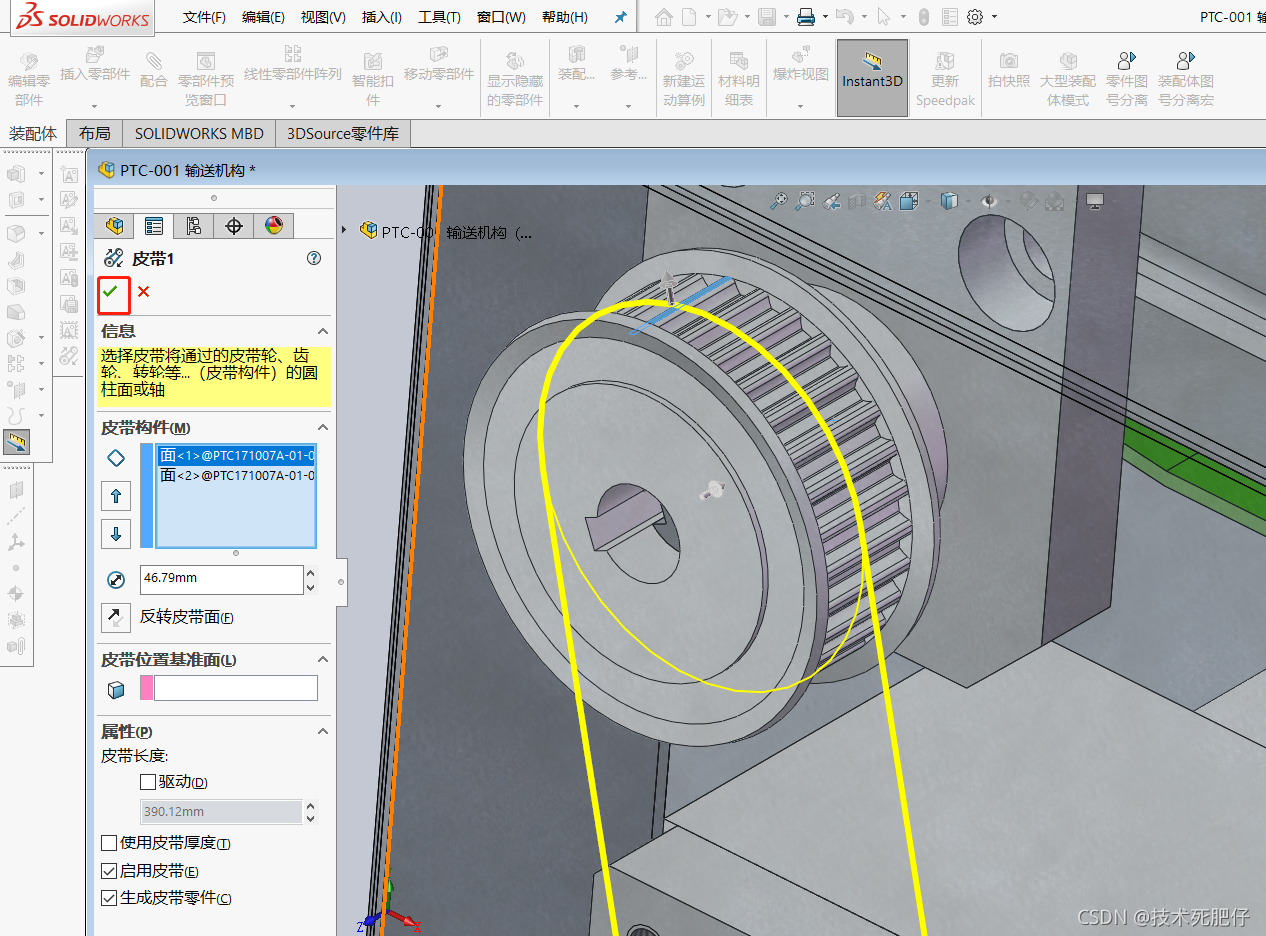

二、装配体与配合优化
自顶向下设计（TDD）
在装配体中先创建布局草图，用构造线定义关键尺寸（如中心距、轴线位置）→ 右键生成零件 → 零件草图中使用“转换实体引用”继承布局几何，实现参数联动，避免反复修改
智能配合提速
按住 Alt 键，拖动一个圆柱面到另一个圆柱面，可自动添加同心 + 重合配合；拖动边线到平面，可自动添加同心 + 重合
隐藏/显示零部件快捷操作
隐藏：将光标悬停在零部件上，按 Tab 键；
显示：按 Shift + Tab；
批量显示：按 Ctrl + Shift + Tab 后左键选择
三、工程图与视图操作
拖动工程图视图更灵活
按住 Alt 键即可随意拖动视图，无需精确点击虚线框
剖面视图反转方向
双击剖切线即可反转剖面视图方向
自动生成标准三视图
在 FeatureManager 设计树中，直接拖动零件或装配体图标到工程图区域，即可自动生成三视图
四、通用效率快捷键与操作
功能 快捷键/操作
切换打开文件 Ctrl + Tab
模型旋转 方向键
模型平移 Ctrl + 方向键
模型绕轴旋转 Alt + 方向键
缩放视图 Z（缩小），Shift + Z（放大）
重画视图 Ctrl + R
锁定视图定向 钉住视图定向对话框
选择透明零件 按住 Shift 再点击
五、草图与尺寸标注技巧
焦点尺寸标注
删除一条边线 → 智能尺寸 → 右键 → 查找焦点 → 选择另一条边线，即可标注交汇点到边的距离
圆弧间最小/最大尺寸
标注时按住 Shift 键，可切换显示最小或最大尺寸
草图合法性检查
使用 草图工具 → 草图合法性，自动识别过定义、欠定义或交叉问题，提升草图可靠性
如需系统学习，推荐参考《SolidWorks实战教程》
该书涵盖建模、装配、工程图、CSWA/CSWP认证样题，并附带操作视频与实例文件
