solidworks一键转化成pdf

在 SolidWorks 中实现“一键”将工程图或模型转换为 PDF，有多种方法，具体取决于使用场景（单文件/批量、2D 工程图/3D 模型、是否使用 PDM 等）。以下是主流且高效的方式：

‌一、单文件“一键”转换（适用于日常快速操作）‌

‌方法 1：通过“另存为”直接导出（最常用）‌

打开工程图或 3D 模型。

点击 ‌【文件】→【另存为】‌。

在“保存类型”中选择 ‌PDF (*.pdf)‌。

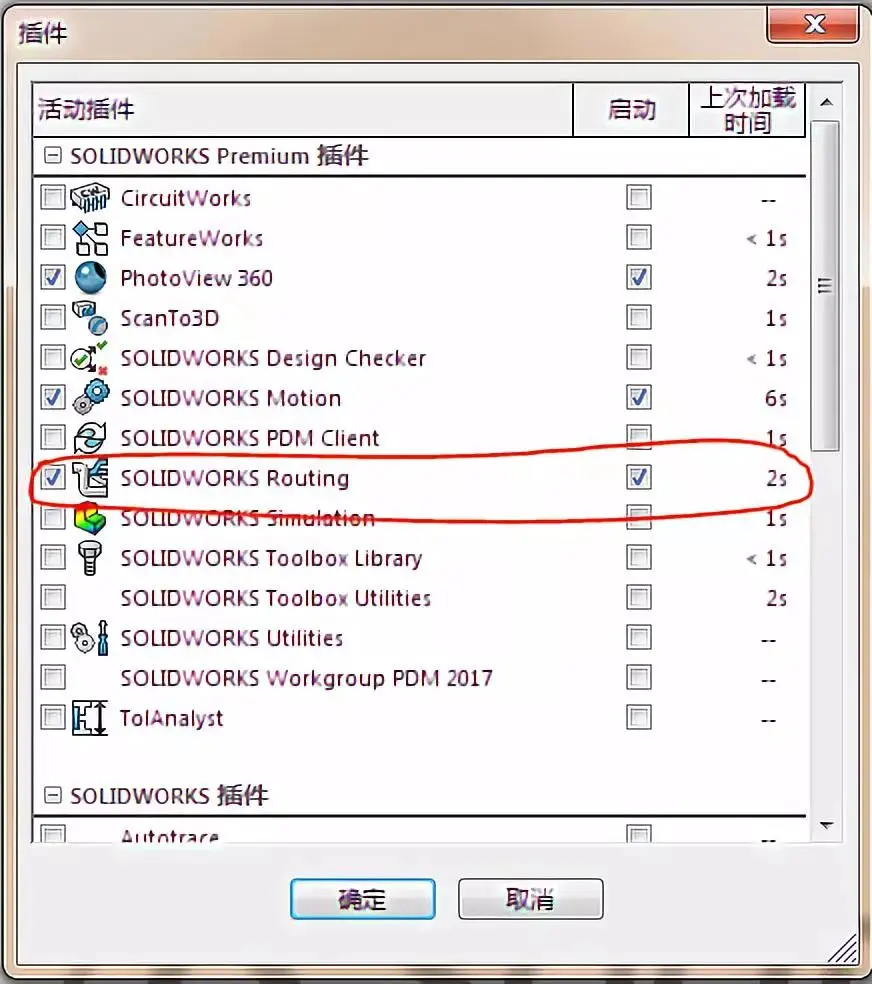

若需导出 ‌3D PDF‌（可交互），务必勾选下方 ‌【另存为 3D PDF】‌ 复选框（若未显示，请确认已安装最新 Service Pack 或启用 3D PDF 插件）‌‌

点击【保存】。

‌方法 2：使用“主页”功能区快捷按钮（适合高频用户）‌

在 SolidWorks 界面顶部确保 ‌【主页】‌ 选项卡可见。

点击 ‌【3DPDF】‌ 按钮（图标为立方体 + PDF 字样），直接弹出保存对话框 ‌‌

‌二、批量“一键”转换（适用于多张工程图）‌


‌推荐工具：SolidWorks Task Scheduler（自带免费工具）‌

打开 ‌开始菜单‌，搜索并运行 ‌SolidWorks Task Scheduler‌。

点击 ‌【输出文件】‌ → 选择 ‌PDF‌ 格式。

点击 ‌【添加文件夹】‌，选择包含工程图的文件夹（支持递归子文件夹）。

设置 ‌输出文件夹‌（可选，默认与原文件同路径）。

点击 ‌【开始执行】‌，系统会自动批量转换所有工程图为 PDF ‌‌


⚠️ 注意：执行前确保 SolidWorks 已安装且无权限限制；建议关闭“保存后查看 PDF”选项以避免弹窗干扰 ‌‌

‌三、通过 PDM 系统自动化（适用于企业级流程）‌

若使用 ‌SOLIDWORKS PDM（产品数据管理）‌，可配置自动转换任务：

在 PDM 管理工具中加载 ‌Convert_gb.cex‌ 插件。

配置工作流过渡（如“审核通过”后自动触发 PDF 转换）。

设置执行计算机、输出路径、权限等 ‌‌

用户只需在客户端右键图纸 → 选择 ‌“转换为 PDF”‌ 即可一键执行 ‌‌

‌四、优化导出质量（针对 3D PDF）‌

如需高质量 3D PDF，建议调整系统选项：

‌【工具】→【选项】→【系统选项】→【导出】→【3DPDF】‌。

调整 ‌【表面精度】‌ 滑块以平衡文件大小与曲面质量。

勾选 ‌【嵌入纹理】‌、‌【包含隐藏线】‌ 等选项 ‌‌

上面方法均基于 SolidWorks 官方功能，无需第三方插件。根据实际需求选择合适方案即可实现高效“一键”转换。
