solidworks钣金展开尺寸标注

阅读数 7

SolidWorks 钣金展开尺寸标注主要有‌零件图参考尺寸标注‌和‌工程图平板视图标注‌两种方式，核心在于确保尺寸关联展开状态且参数设置正确。

零件图展开标注方法

‌展开平板型式‌：在特征树中右键点击“平板型式”，选择“解压缩”以展开钣金件。

‌标注参考尺寸‌：使用智能尺寸工具标注展开后的边线，‌必须勾选“参考尺寸”‌，此时尺寸显示为‌灰色‌，若为粉红色则无法导出。

‌属性链接‌：可在文件属性的自定义编辑中，将展开尺寸通过链接方式设置（如“长度宽度板厚”），方便在材料明细表中查看。

‌恢复折叠‌：标注完成后需将平板型式“压缩”，使零件恢复折叠状态，避免装配关系出错。‌‌‌

工程图展开标注方法

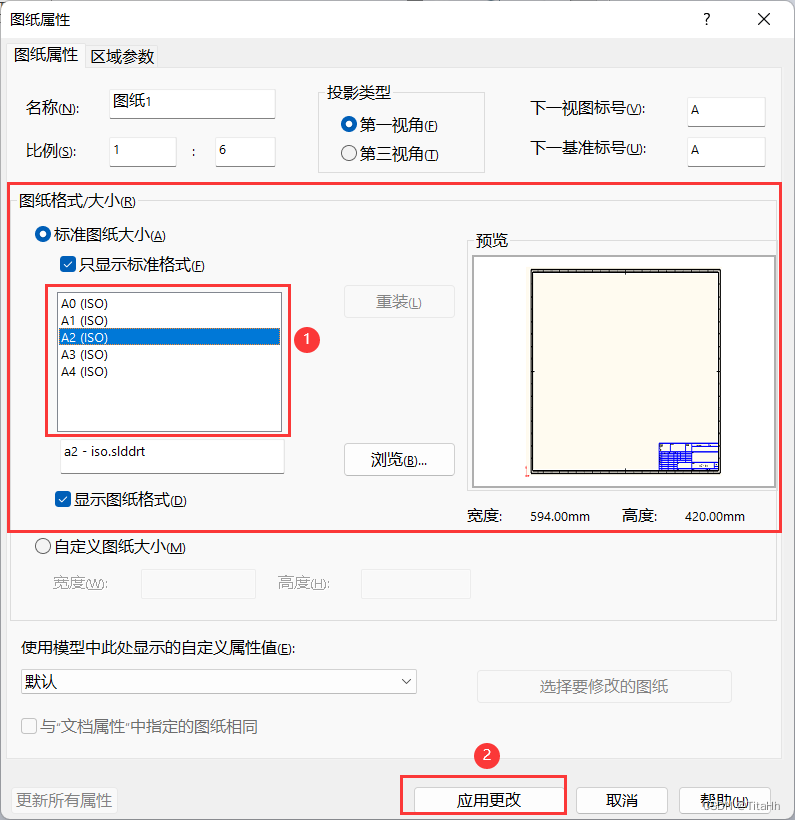

‌插入平板视图‌：新建工程图，从视图调色板中将"(A) 平板形式”视图拖入图纸，或右击平板型式输出到 DXF/DWG。

‌标注与导出‌：在工程图视图上直接标注尺寸，设置比例为 1:1 即可作为下料图，支持导出为 DXF 格式用于激光切割。‌‌‌

关键注意事项

‌参数校准‌：展开尺寸准确性依赖‌K 因子‌、折弯半径及折弯扣除值的正确设置，若尺寸不对需检查这些参数。

‌尺寸更新‌：若修改了钣金基础尺寸，需解压平板型式后展开尺寸才会自动更新。

‌非 90°折弯‌：对于非 90°弯曲，标注外径时需注意虚拟尖角位置，确保尺寸平行于法兰面。‌‌‌
