solidworks圆柱钣金展开

在 SolidWorks 中将圆柱钣金展开，需满足特定建模条件，并通过标准展开功能实现。以下是关键要点和操作步骤：

‌前提条件‌

圆柱面必须由‌开环草图轮廓‌（如圆弧）生成，且‌与直线相切‌。

圆柱为‌空心或薄壁结构‌，不能是实心体。

若使用切口工具转换，需在圆柱面上创建切口以激活钣金环境 ‌‌

‌展开操作步骤‌

‌完成圆柱钣金建模‌

使用“基体法兰”命令，基于包含圆弧的草图生成圆柱钣金 ‌‌

确保圆柱侧面为‌单一连续曲面‌，无干涉或非相切结构 ‌‌

‌进入展开模式‌

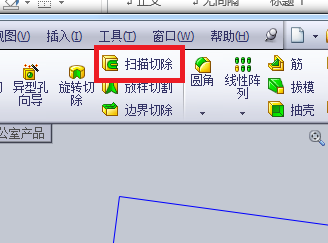

方法一：点击 ‌“钣金”工具栏 → “展开”‌ 图标 ‌‌

方法二：在 ‌FeatureManager 设计树‌ 中右键 ‌“平板型式1” → 解除压缩‌ ‌‌

‌设置展开参数‌


选择一个‌固定面‌（通常为圆柱底面或顶面，展开过程中位置不变）。

系统自动识别可展开的折弯边线，确认后点击“确定” ‌‌

‌处理边角与细节‌

SolidWorks 会‌自动应用边角处理‌（如间隙或重叠调整），确保展开后无制造冲突 ‌‌

如需关闭边角处理：右键“平板型式1” → 编辑特征 → 取消勾选“边角处理” ‌‌

‌导出展开图（可选）‌


展开后，通过 ‌“文件 → 另存为”‌ 选择 ‌DXF/DWG‌ 格式，用于数控加工 ‌‌

‌注意事项‌

‌圆弧角度建议留缺口‌（如 359°），便于后续展开和焊接 ‌‌

若模型含多个折弯，可选择‌仅展开部分折弯‌以提升性能 ‌‌

圆柱若为‌斜截、椭圆或变径‌，需参考《钣金展开实用技术手册》中对应章节建模 ‌‌

更多实例可查阅：钣金展开实用技术手册(SolidWorks 2018版)。
