sw如何画螺丝和螺母

在 SolidWorks（SW）中绘制螺丝和螺母，可通过‌手动建模‌或‌调用标准件库‌两种方式实现。以下是主流且高效的方法：

‌一、手动绘制螺丝与螺母‌

适用于自定义非标件或学习建模逻辑。

‌1. 绘制螺栓（螺丝）‌

‌步骤 1：绘制螺杆‌

在前视基准面绘制直径为螺纹公称直径（如 M2 对应 2mm）的圆。

使用 ‌拉伸凸台‌ 创建螺杆主体，长度根据需求设定。

‌步骤 2：添加螺纹（推荐使用扫描切除）‌

插入 → 曲线 → ‌螺旋线/涡状线‌，设置螺距（如 M2×0.4）、圈数等参数。

在上视基准面绘制螺纹截面（通常为等腰三角形，角度 60°）。

使用 ‌扫描切除‌，以螺旋线为路径、截面为轮廓，生成真实螺纹。

‌步骤 3：创建头部（如六角头）‌


在螺杆端面绘制六边形（对边距离如 M2 对应约 4mm）。

拉伸切除形成六角头部。

‌步骤 4：倒角/圆角处理‌

对螺杆末端和头部边缘添加 ‌倒角（C0.3~C0.8）‌ 或圆角，提升真实感。

参考资料：‌‌

‌2. 绘制螺母‌

‌步骤 1：绘制六边形截面‌

在前视基准面使用 ‌多边形命令‌（边数=6），以内切圆方式绘制对边距离（如 M10 螺母对应 17mm）。

‌步骤 2：拉伸成形‌

拉伸凸台，高度按国标设定（如 M10 螺母厚 8mm）。

‌步骤 3：创建内螺纹孔‌

在六边形中心绘制底孔直径（如 M10 对应 8.5mm）的圆。


拉伸切除形成通孔。

使用 ‌异形孔向导‌ → 选择 ‌螺纹孔‌ → 规格设为 M10，自动添加螺纹符号（工程图中显示）。

‌步骤 4：添加倒角‌

对上下边缘添加 ‌C0.8 或 C1‌ 倒角。

参考资料：‌‌

‌二、快速装配：使用 SolidWorks Toolbox（推荐）‌

适用于标准件快速调用，提升装配效率。

‌启用 Toolbox‌：

工具 → 插件 → 勾选 ‌SOLIDWORKS Toolbox‌ 和 ‌SOLIDWORKS Toolbox Browser‌。

‌插入标准螺栓/螺母‌：

在装配体中，打开 ‌Toolbox‌ → ‌GB（国标）‌ → ‌Fasteners（紧固件）‌。

拖拽所需螺栓（如“六角头螺栓”）或螺母（如“六角法兰面螺母”）到孔位。


系统自动提示选择规格（如 M6×20）、螺纹方向等，点击确认即可。

‌自动配合‌：

Toolbox 插入的标准件自带 ‌配合参考‌，可直接与孔、面进行同心、重合等配合。

参考资料：‌‌

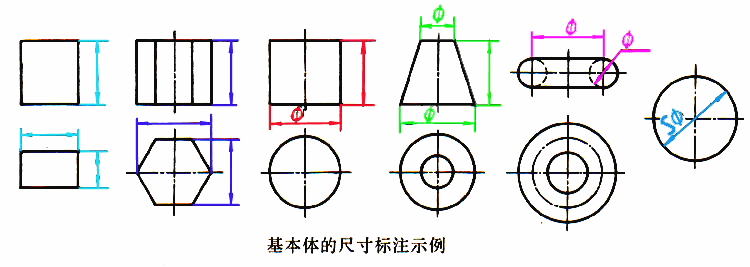

‌三、补充技巧‌

‌螺纹简化显示‌：若无需真实螺纹，可用 ‌异形孔向导‌ 添加 ‌装饰螺纹线‌（仅用于工程图标注）。

‌自定义库‌：可将常用非标螺丝保存为零件，放入自定义设计库，便于重复调用 ‌‌

‌智能扣件‌：部分插件支持一键添加带垫圈的螺栓组件 ‌‌

如需视频演示，可参考以下资源：

SolidWorks画螺丝全流程

Toolbox快速装配螺栓螺母
