SolidWorks 画螺丝主要有真实螺纹建模和装饰螺纹线两种方式,前者用于 3D 打印或渲染,后者用于工程图标注。
真实螺纹绘制步骤
创建螺杆:在前视基准面绘制圆形草图,拉伸凸台生成圆柱体 。
生成螺旋线:点击“插入”>“曲线”>“螺旋线/涡状线”,设置螺距、圈数及起始角度 。
绘制牙型轮廓:在螺旋线端点新建基准面,绘制三角形或梯形草图作为螺纹截面 。
扫描切除:使用“扫描切除”命令,选择牙型为轮廓,螺旋线为路径,生成真实螺纹 。
制作螺丝头:根据需求拉伸六角头或圆头,并绘制十字/内六角槽 。
装饰螺纹与孔
装饰螺纹线:点击“插入”>“注解”>“装饰螺纹线”,选择边线即可,不增加模型负担 。
螺丝孔:使用“异形孔向导”,选择标准(如 GB)和规格,自动生成内螺纹孔 。
注意事项螺旋线草图中仅允许一条竖直中心线,且轮廓必须闭合 。

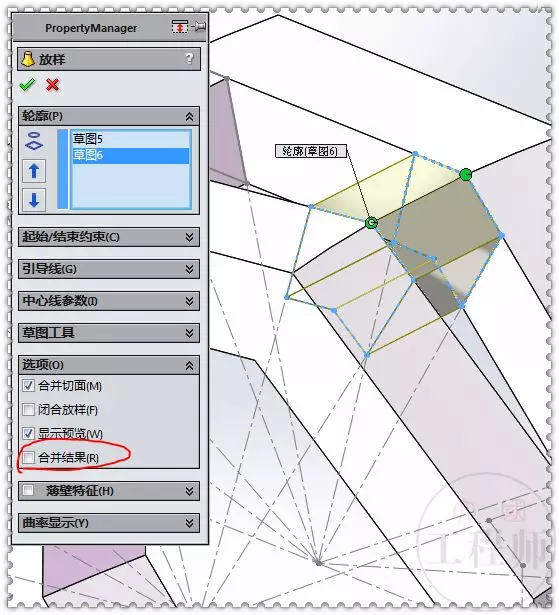

使用螺纹工具时需注意选项交互,避免几何体错误 。
装饰螺纹线仅用于视觉显示,不影响实际加工尺寸 。
