solidworks导出工程图

阅读数 7
点赞 0
article_banner
SolidWorks导出工程图主要包括从3D模型创建工程图，以及将工程图另存为PDF、DWG、DXF等常见格式，还可使用任务调度器进行批量导出。

从3D模型创建工程图

若您已有零件或装配体文件，需先生成工程图：

‌打开零件/装配体‌，单击 ‌“从零件/装配体制作工程图”‌（位于“标准”工具栏或“文件”>“新建”弹出菜单）。

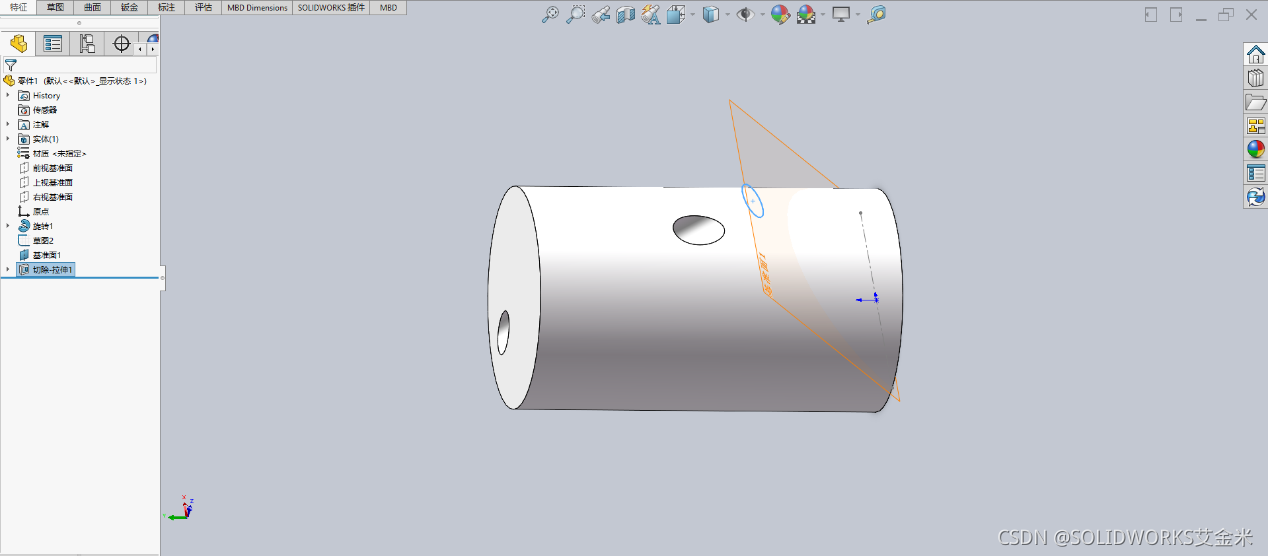

solidworks导出工程图

‌选择图纸模板‌（如GB A0、A4等），将右侧视图调色板中的视图拖入图纸，并添加投影、剖视等所需视图。

‌标注尺寸并调整‌，完成工程图绘制后保存为SolidWorks工程图文件（.slddrw）。‌‌‌

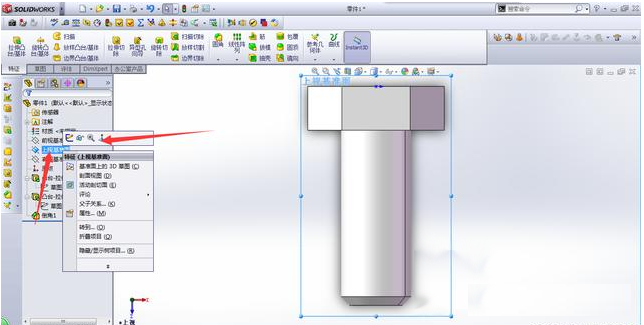

solidworks导出工程图

导出为PDF格式

在工程图环境中，通过“另存为”直接导出：

单击 ‌“文件”>“另存为”‌。‌‌‌

在保存类型中选择 ‌“PDF (*.pdf)”‌，可设置纸张格式、方向等选项后保存。‌‌‌

导出为DWG或DXF格式

导出为CAD通用格式步骤如下：

单击 ‌“文件”>“另存为”‌（若从3DEXPERIENCE平台安装，可能显示“导出为”）。‌‌‌

保存类型选择 ‌“DXF (.dxf)”或“DWG (.dwg)”‌，单击 ‌“选项”‌ 设置输出选项（如映射图层、图纸空间等），然后保存。‌‌‌
