用solidworks出工程图

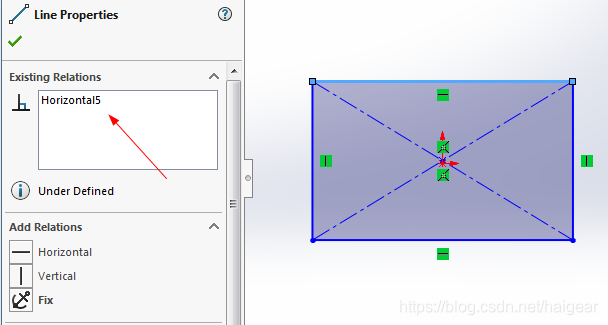

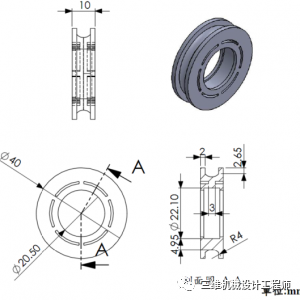

在 SOLIDWORKS 中出工程图主要有‌从模型直接生成‌、‌新建工程图插入视图‌及‌自动生成‌三种核心方式，文件默认扩展名为 ‌.slddrw‌。

常规生成方法

‌从零件/装配体制作‌：打开已保存的零件或装配体文件，单击标准工具栏上的‌从零件/装配体制作工程图‌按钮，选择图纸格式后，从视图调色板拖动视图至图纸中 。

‌新建独立工程图‌：点击【文件】→【新建】，选择‌工程图‌类型并确定，在模型视图 PropertyManager 中浏览并加载已保存的 .sldprt 或 .sldasm 文件，放置主视图后添加投影视图 。


‌设计树快捷操作‌：在 FeatureManager 设计树中右键单击零件名称，选择‌从零件制作工程图‌，可快速进入图纸编辑界面 。‌‌‌

自动化与格式导出

‌自动生成工程图 (BETA)‌：在零件或装配体文档中，点击【文件】→‌自动生成工程图 (BETA)‌，或右键单击零部件选择该选项，系统将根据预设规则快速输出基础视图布局 。

‌导出 CAD 格式‌：若需输出为 DXF 或 DWG 格式，单击【文件】→‌另存为‌，在保存类型中选择 DXF 或 DWG，设定版本及映射选项后保存 。‌‌‌


操作注意事项

‌模型保存‌：零件或装配体在生成关联工程图前‌必须进行保存‌，否则无法建立正确关联 。

‌文件命名‌：保存工程图时，模型名称会作为默认文件名出现，建议在保存前编辑名称并存储在与源零件同一文件夹以便管理 。

‌视图比例‌：激活的工程图图纸比例显示在状态栏，可在 PropertyManager 中调整视图比例或打印时缩放 。‌‌‌
