solidworks自动标注

在 ‌SOLIDWORKS‌ 中实现工程图的‌自动标注‌，主要通过以下两种方式完成：‌模型项目批量投放‌ 和 ‌自动标注尺寸工具‌。根据当前（2026年）最新公开资料，推荐优先使用 ‌模型项目‌ 方式，因其更稳定、兼容性更好，尤其适用于从三维模型直接生成符合国标（GB）的二维工程图。

‌一、推荐方法：使用“模型项目”实现一键自动标注‌

该方法适用于已创建好三视图的工程图，能将三维模型中的尺寸、孔特征、公差等自动投射到工程图中。

‌操作步骤如下：‌

‌确保三维模型已保存并打开‌，在工程图界面中已放置好所需视图（如前视图、俯视图等）。

点击顶部菜单栏 ‌【注解】→【模型项目】‌，打开属性管理器。

在 ‌【来源】‌ 选项中选择 ‌“整个模型”‌。

在 ‌【尺寸】‌ 区域勾选：

包括模型尺寸

包括参考几何体


包括孔标注（如需标注螺纹孔、沉头孔等）

在 ‌【标注】‌ 区域可勾选：

使用模型中的公差

添加到所有视图（避免重复标注）

点击右下角 ‌绿色对勾（√）‌ 完成投放，所有相关尺寸将自动标注到各视图中。

此方法由官方文档及多个教学视频验证，适用于大多数简单至中等复杂零件 ‌‌

‌二、进阶方法：使用“自动标注尺寸”工具（适用于草图或特定视图）‌

若需对某一视图内的几何体进行‌全自动尺寸驱动标注‌（如批量标注圆、直线、孔等），可使用此功能：

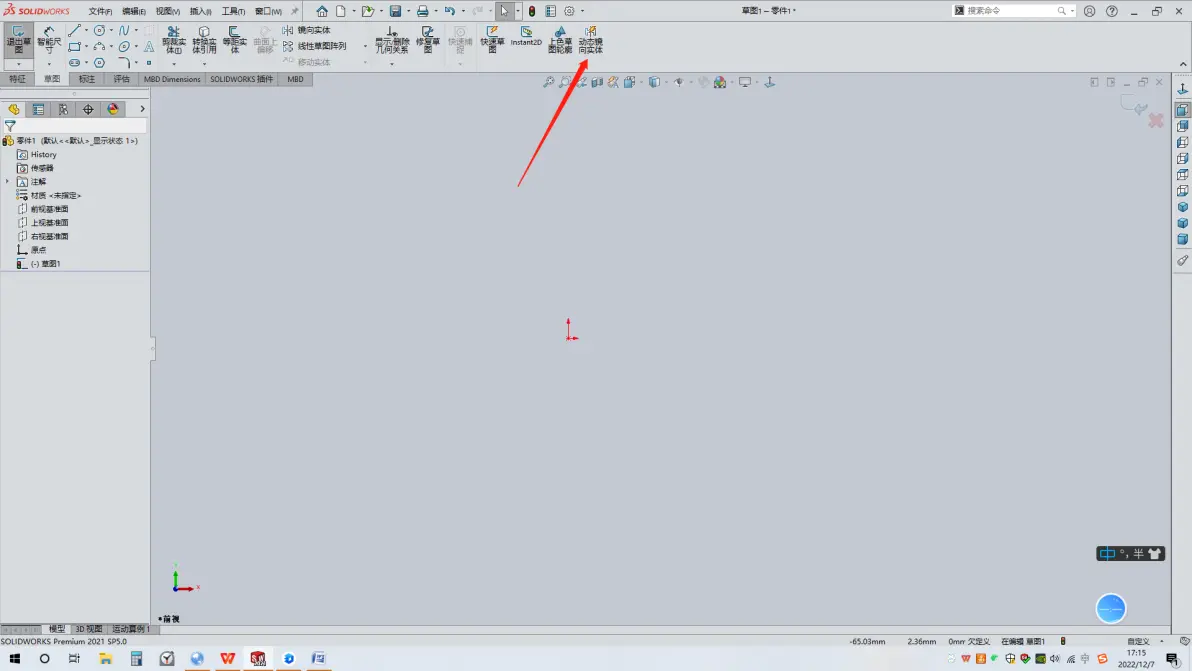

在工程图中，点击 ‌【尺寸/几何关系】工具栏‌ 上的 ‌【智能尺寸】‌。


在弹出的属性管理器中切换到 ‌【自动标注尺寸】‌ 选项卡。

设置标注类型（如基线、连续、坐标）、放置位置（边界框上方/下方等）。

框选要标注的几何区域，软件将自动生成尺寸链。

可通过 ‌【预览】‌ 查看效果，确认后点击 ‌【应用】‌ ‌‌

⚠️ 注意：此工具对复杂几何体可能产生杂乱标注，建议配合 ‌【自动排列】‌ 功能整理 ‌‌

‌三、标注后优化：自动排列与对齐‌

自动标注后常出现尺寸重叠或方向混乱，可通过以下操作优化：

按住 ‌Ctrl‌ 框选所有尺寸。


右键 → ‌【对齐】→【自动排列】‌，系统将智能调整间距与引线方向 ‌‌

局部微调可单独选中尺寸组，使用 ‌【水平对齐】‌ 或 ‌【垂直对齐】‌。

‌四、注意事项‌

‌图层问题‌：自定义注释或块应‌不在任意图层‌内，避免导出 DWG 时颜色/线型被覆盖 ‌‌

‌导出 DWG‌：建议在另存为 DWG 时，勾选 ‌“映射实体不定义块实体”‌，防止标注样式丢失 ‌‌

‌复杂零件‌：自动标注适合结构清晰的零件；复杂装配体建议手动补充关键尺寸 ‌‌

如需视频演示，可参考以下资源：

一个视频学完SolidWorks工程图自动标注出图 ‌‌

SOLIDWORKS工程图自动标注出图方法 ‌‌
