sw旋转楼梯建模

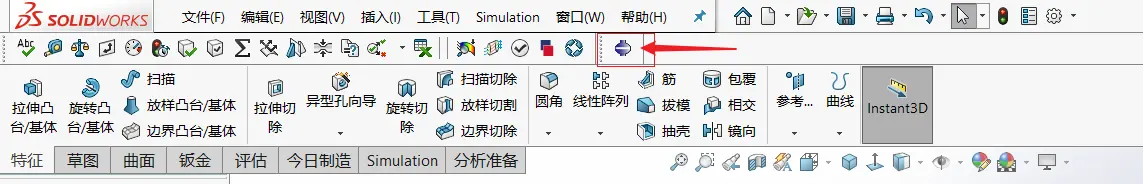

在 SolidWorks 中建模旋转楼梯，主流方法是通过 ‌螺旋线 + 阵列‌ 或 ‌曲面扫描 + 阵列‌ 实现。结合近期（2024–2026年）的公开资料，以下是两种高效且适合不同熟练程度的操作路径：

‌方法一：新手友好型（4步法）‌

适用于快速搭建基础旋转楼梯，适合初学者 ‌‌

‌绘制踏步轮廓‌

在 ‌上视基准面‌ 绘制一个圆环（或单个踏步截面），拉伸凸台，高度设为踏步厚度（如 5mm）。

‌创建螺旋路径‌

使用 ‌曲线 → 螺旋线/涡状线‌，设定高度（如 95mm）和圈数（如 1 圈）。

‌创建单个踏步实体‌

在上视基准面绘制一个矩形或L形作为踏步，拉伸成实体。

‌曲线驱动阵列‌

选择 ‌插入 → 阵列/镜向 → 曲线驱动阵列‌，

驱动曲线：上一步的螺旋线，

阵列数量：如 20 个，


对齐方式：与曲线相切，

面法线：选择外圆柱面或基准面。

此方法简洁，适合快速出图，但细节控制较少。

‌方法二：专业建模法（带扶手与结构）‌

适用于完整楼梯建模，包含踏步、立柱、扶手等 ‌‌

‌绘制中心轴与基础平台‌

在上视基准面绘制直径 700mm 的圆，拉伸凸台作为平台，高度 7200mm。

‌创建螺旋引导曲面‌

在前视/上视基准面绘制直线，使用 ‌曲面扫描‌，

轮廓：圆形（如直径 6000mm），

路径：直线，

扭转控制：‌角度 360°‌，反向打勾，生成螺旋曲面。

‌绘制踏步并阵列‌


在上视基准面绘制踏步截面（含斜线），镜像复制形成完整踏步，

使用 ‌曲线驱动阵列‌，驱动曲线为螺旋曲面，

阵列数量：如 22 个，间距 1110mm。

‌添加扶手与立柱‌

在平台端面绘制小圆（如直径 150mm），拉伸为立柱，

使用 ‌螺旋线‌（高度 7200mm，圈数 1，起始角 90°），

通过 ‌扫描‌ 创建扶手，路径为螺旋线，轮廓为圆形。

‌干涉检查与调整‌

若出现干涉，使用 ‌直接编辑 → 移动面‌ 进行微调（如偏移 500mm）。

‌推荐资源‌

‌免费模型参考‌：沐风网旋转楼梯模型（SolidWorks 2018） ‌‌

‌视频教程‌：B站：教你用SolidWorks绘制一个旋转楼梯 ‌‌

提示：若需参数化设计，建议在 SolidWorks 2020+ 版本中操作，支持更灵活的尺寸驱动与关联编辑 ‌‌
