在 SolidWorks(SW)中,基准面本身不能直接“旋转”,但可以通过创建新的基准面并定义其相对于现有参考面的角度来实现“旋转效果”。以下是几种常用方法:主要方法
方法一:使用“两面夹角”或“面+线”方式创建旋转基准面
单击【参考几何体】工具栏中的【基准面】,或选择【插入】→【参考几何体】→【基准面】。
在 PropertyManager 中:第一参考:选择一个基准面(如上视基准面)。
第二参考:选择一条边线、轴或草图线(作为旋转轴)。
在【角度】输入框中键入所需角度(如 45°),新基准面将绕所选轴旋转生成。
点击绿色勾号确认。
方法二:通过草图绘制旋转轴线后创建基准面

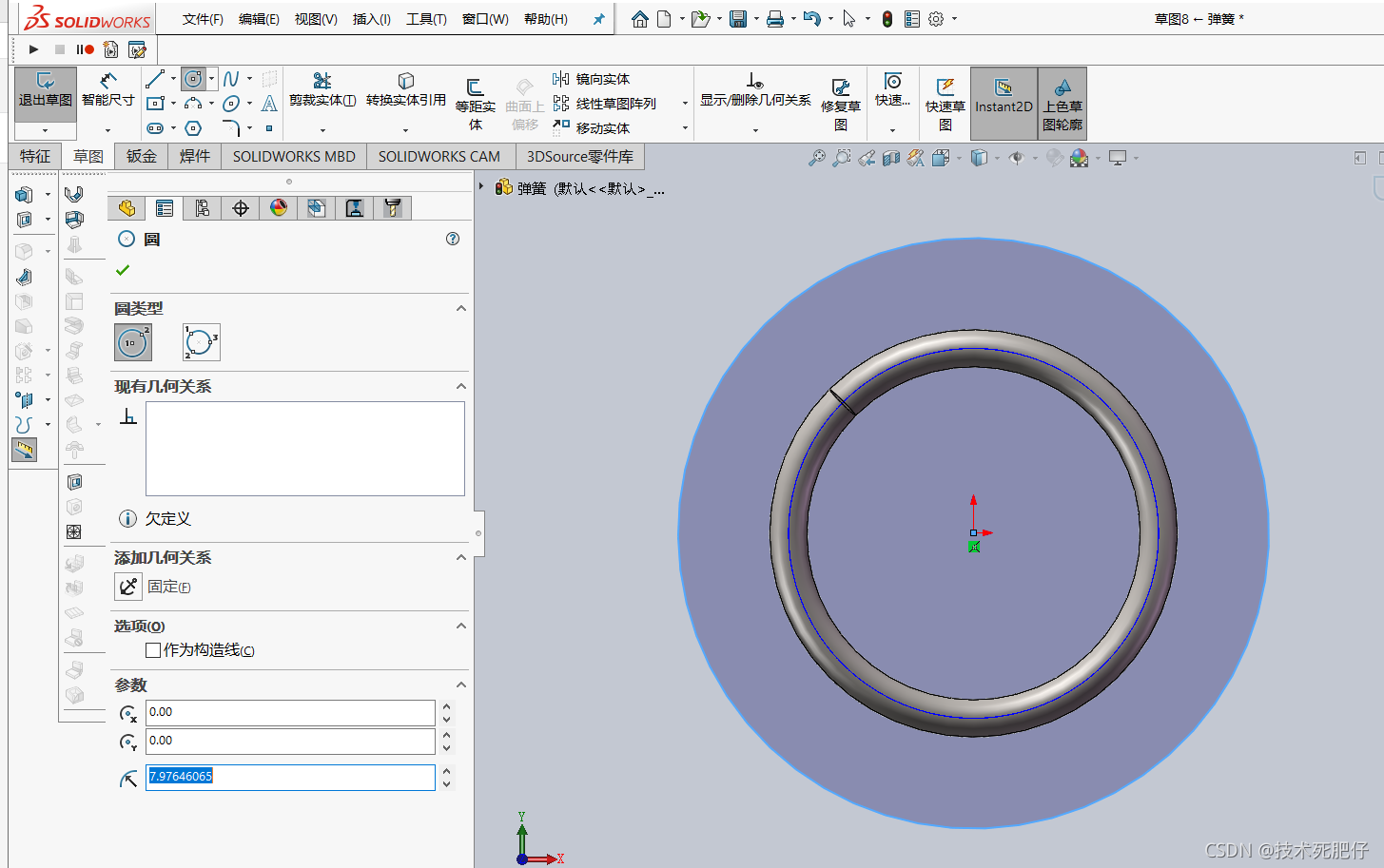

在现有基准面(如上视基准面)上新建草图。
绘制一条直线(代表旋转方向),退出草图。
插入新基准面:第一参考:原基准面(如上视基准面)。
第二参考:刚才绘制的直线。
在属性中输入旋转角度,完成创建。
方法三:使用“三点”或“偏移+角度”方式
选择一个基准面,再指定一条参考线,输入角度值即可生成倾斜基准面。
注意事项所有新建基准面都必须基于已有几何体(面、边、轴等)定义。
基准面一旦创建,其角度关系会随模型更新自动保持,除非手动修改参考。
如需进一步操作,可参考官方帮助文档:SolidWorks 基准面创建帮助。
