sw曲面基准面怎么创建

在 SolidWorks（SW）中，为‌曲面‌创建基准面，通常是指创建一个‌与曲面相切‌的基准面，以便在非平面区域进行草图绘制或特征定义。根据权威资料和最新操作指南，以下是主要方法：

‌创建曲面基准面的核心方法‌

‌通过“相切”约束创建基准面‌

该方法适用于圆柱面、圆锥面、非圆柱曲面或任意空间曲面。

‌操作步骤如下‌：

点击 ‌“参考几何体”工具栏‌ 中的 ‌“基准面”‌ 按钮，或依次点击菜单栏：

‌插入 → 参考几何体 → 基准面‌。


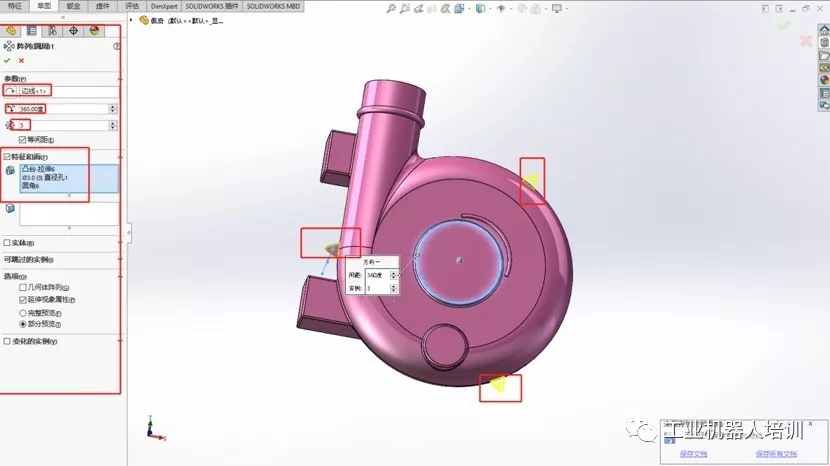

在弹出的 ‌基准面 PropertyManager‌ 中：

‌第一参考‌：选择目标‌曲面‌。

‌第二参考‌：选择‌曲面上的一个草图点‌（该点必须位于曲面上）。

系统会自动生成一个‌与曲面在该点处相切‌的基准面。

若需调整方向，可勾选 ‌“沿草图法线”‌ 或 ‌“曲面上最近端位置”‌ 选项（视版本而定）‌‌

确认后点击 ‌✓‌ 完成创建。


✅ 此方法在 SolidWorks 2024 及后续版本中稳定支持，适用于复杂曲面建模场景 ‌‌

‌其他相关技巧（适用于特定情况）‌

‌通过草图曲线 + 点创建垂直基准面‌

若需在曲面上某点处创建‌垂直于曲面切线方向‌的基准面，可先在草图中绘制一条沿曲面走向的曲线，再用该曲线与曲面上的点创建垂直基准面 ‌‌

‌使用 Ctrl+拖动现有基准面‌


若已有基准面靠近曲面，可按住 ‌Ctrl 键‌ 并拖动基准面，复制出一个等距基准面，再手动调整其角度使其与曲面相切（需配合角度约束）‌‌

‌注意事项‌

基准面必须处于 ‌“完全定义”‌ 状态才能成功生成（PropertyManager 中状态栏应显示绿色）‌‌

曲面基准面‌不能直接用于拉伸特征‌，但可作为草图基准面，配合“成形到曲面”等选项实现曲面特征建模 ‌‌
