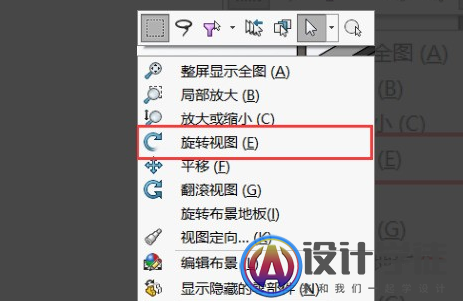

在 SolidWorks(SW)中添加斜基准面(即与现有基准面成一定角度的倾斜基准面),常用方法如下:主要操作步骤
方法一:通过“面 + 边线/轴” + 角度创建斜基准面
点击菜单栏【插入】→【参考几何体】→【基准面】,或点击【特征】工具栏中的【基准面】按钮。
在弹出的【基准面】属性管理器中:第一参考:选择一个现有平面(如前视基准面)。
第二参考:选择一条边线、草图线或基准轴。
勾选 “角度” 约束,输入所需角度(如 30°、45° 等)。
可勾选 “反转等距” 调整方向。
点击 ✓ 确定即可生成斜基准面。
方法二:通过“两个面”夹角创建
打开【基准面】属性管理器。
第一参考选一个面,第二参考选另一个面。
在 “两面夹角” 文本框中输入目标角度(如 45°)。
点击确定。
方法三:通过“曲线 + 点”创建垂直于曲线的斜基准面
绘制一条草图曲线(如斜线或圆弧)。
在【基准面】属性管理器中:第一参考:选择该曲线。
第二参考:选择曲线上或附近的点。
系统会自动生成一个垂直于曲线且通过该点的基准面,该面通常呈倾斜状态。
⚠️ 注意:若需在圆柱体上创建斜基准面,建议先创建中心基准轴(通过圆柱面),再以基准轴 + 基准面组合定义角度。
快捷操作(适用于快速复制并旋转)
按住 Ctrl 键,拖动现有基准面进行复制。
在左侧属性栏中可修改距离或角度,实现平行或倾斜偏移。
上面方法适用于 SolidWorks 2016 至 2023+ 版本,操作界面略有差异但逻辑一致。
